Водопонижение  иглофильтрами


Технологии строительного водоотведения

Основные технологии, применяемые при строительном, водоотведении, широко распространены и повсеместно используются, частными строительными компаниями. Очень часто, без технологий водоотведения реализация, строительного проекта невозможна в принципе.

Конечно, существуют проверенные и доказавшие свою эффективность мелиоративные, технологии, но они не подходят, для малых площадей. Требуются установки, водопонижения, подготовленные под условия, конкретного объекта.

Использование легких иглофильтровых установок для быстрого осушения участка. Эффективность зависит от габаритных размеров котлована, среднее значение водопонижения составляет от 4 до 7 метров.

Использование эжекторных и вакуумных установок. Оптимальный вариант для грунтов с большой степенью обводнения и заболоченности. При необходимости иглофильтры могут размещаться в несколько ярусов, что позволяет добиться снижения уровня грунтовых вод на 20 и более метров.

Осушение скважинами. Способ отличается оперативностью и простотой. Достаточно пробурить несколько скважин по периметру строительной площадки. Скважины должны быть достаточно широкими для размещения насосов.

Особенностью некоторых специальных технологий является полный отказ от иглофильтров в пользу открытых скважин для водопонижения на участке. Это происходит в случаях, когда поток воды слишком сильный и по другим технологиям его устранить не удается.

Эффективность работы иглофильтров

Эффективность работы иглофильтрами, зависит не только от их конструкции, но и от принятого расстояния, между иглофильтрами и величины их заглубления.

В зависимости от размера и конфигурации, участка иглофильтры размещают в один или два, ряда. Иглофильтры, установленные в два ряда, могут быть соединены, между собой одним или несколькими рядам, иглофильтров, перпендикулярно к ним, расположенными.

На земляных работах, связанным с укладкой, различного рода трубопроводов, при ширине траншеи до 3-4 м иглофильтры, размещают в один ряд. При этом иглофильтры устанавливают с одной стороны траншеи, ближе к её борту.

Двухрядное расположение, применяется для траншей, котлованов под, фундаменты при ширине участка не более 30-40 метров, и грунтах с хорошей водоотдачей. Глубину понижения определяют высотой всасывания применяемых насосных установок.

Установка иглофильтра, осуществляется погружением, его в скважину, размываемую струей воды, выходящей из наконечника, иглофильтра. Иглофильтр собирают и соединяют при помощи рукава к напорной стороне насоса. Затем к верхнему, концу иглофильтра привязывают веревку, которой поднимают и устанавливают его в вертикальное положение.

Во время погружения иглофильтр, поворачивают на небольшой угол, при помощи хомута с двумя длинными ручками.

Для облегчения выноса, размытого грунта из скважины по мере опускания иглофильтра через каждые 1,5 - 2 метра погружение приостанавливают на 20-30 секунд, не меняя напор подаваемой воды.

После погружения на соответствующую, глубину продолжают промывку, скважины в течении 1-2 минут, при этом напор воды не изменяют. Затем, сведя к минимуму подачу воды, иглофильтр равномерно, и непрерывно обсыпают заранее приготовленным, материалом.



Основные особенности водопонижения иглофильтрами

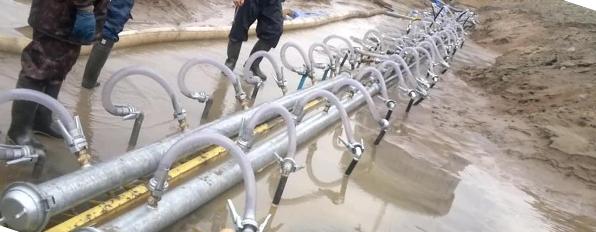

Конструкция системы иглофильтров, является достаточно сложной. Она включает, в себя огромное количество иглофильтров, а также самовсасывающий насос, являющийся сердцем, системы, и трубопровод. Фильтр при этом:

- защищает всю, систему от различного рода загрязнений, которые потенциально, могут попасть из грунта;

- ограничивает до допустимого уровня, поток воды, поступающей к самовсасывающему коллектору;

- обеспечивает эффективную и качественную, откачку воды.

Наиболее актуальным, использование данной технологии является при, песчаных грунтах. Стандартная глубина водопонижения находится в диапазоне до 5м. При этом иглофильтры размещаются, вертикально на расстоянии около 1,5м друг от друга. Однако, стоит отметить, что в данном случа,е возможны расхождения от указанных выше величин. Чтобы выбрать, наиболее оптимальный вариант, необходимо сделать предварительный тщательный расчет.

Для выбора, оптимального числа используемых фильтров необходимо учитывать характеристики интенсивности притока грунтовой воды, показатели глубины и общей площади обустраиваемого котлована. Кроме этого важным фактором, являются возможности используемого оборудования. Для стройплощадки средних и больших размеров чаще всего необходимо до сотни иглофильтров.

Монтаж систем с иглофильтрами, выполняется с прицелом на возможность полноценного, использования оборудования в течение длительного времени с оптимальным, уровнем надежности, экономичности, а также эффективности. Установка иглофильтров, осуществляется механическим (бурение маленьких скважин) или гидравлическим способом. В последнем случае, используется гидравлическое, размывание грунта.

Ведение подземного строительства, в сухом формате может осуществляться, исключительно, если подземные воды расположены, ниже котлована. В обратном случае, единственным выходом будет водопонижение участка.

Для начала, выполнения данной процедуры необходимо, выполнить изыскания, чтобы получить, гидрогеологический разрез грунта. На основе данной информации, Вы получите возможность узнать об основных, особенностях водоносных горизонтов, находящихся на Вашей стройплощадке. Плюс ко всему, это предоставляет возможность избежать множества непредвиденных,обстоятельств, которые связаны с вмешательством в грунтовые воды. В процессе выполнения гидрогеологического разреза грунта:

- тщательно изучаются геологические, а также тектонические специфические черты территории;

- устанавливаются показатели гидрогеологии. На данном этапе надо установить непосредственно факт наличия водоносного пласта, а также определить источник питания водоносного горизонта, направление его движения и т.д.;

- тщательно анализируются породы, которые контактируют с непосредственно подземными водами. Это предоставляет возможность максимально точно установить коэффициент проводимости воды, особенности используемой фильтрации и целый ряд других важных показателей.

Можно с полной, уверенностью утверждать, что лишь максимально, внимательная и ответственная подготовка, к проведению водопонижения предоставит, возможность выполнять строить, абсолютно безопасно. В случае необходимости, возможно использование, предварительного или параллельного водопонижения. В первом случае площадка подготавливается до начала проведения строительных работ, а во втором случае водопонижение осуществляется, вместе с обустройством котлована.

Для водопонижения, кроме иглофильтров используются, и прочие технологии. Например, специальные скважины, когда надо серьезно понизить уровень подземных вод, либо приток воды является крайне высоким.

Плюс ко всему, использование иглофильтров чаще, всего нерентабельно на небольшой,территории. В данном случае, более выгодно применять именно указанный, выше способ. Если у грунта, на стройплощадке фильтрация, составляет от 0,01 до 1м в сутки, то в данном, случае обязательным является, применение именно, вакуумных установок.

Вакуумные иглофильтры


Иглофильтровые установки, применяются для понижения уровня, грунтовых вод на четыре - девять метров. Такая установка, представляет собой водосборный коллектор, центробежные насосы (основной и резервный) и около ста, игрофильтров. А сам иглофильтр – это труба длиной порядка восьми метров, имеющая около тридцати (м.б чуть больше) миллиметров в диаметре. На нижнем конце трубы, крепится фильтровое звено из двух трубок, внутренней и наружной (большего диаметра).

На этих трубках – металлических или полимерных – есть отверстия для воды. Наружная труба обматывается проволокой и покрывается защитной сеткой. В конце фильтрового, звена располагаются, кольцевой и шаровой клапаны. Иглофильтры, установленные по периметру котлована, погружаются в грунт на необходимую глубину и откачивают воду. Вода из грунта всасывается, иглофильтрами и подается в коллектор, из которого насосом, направляется в специальный водосборник.

Для заглубления иглофильтров, вокруг котлована применяется, гидравлический способ. Для узких траншей, глубиной до пяти метров достаточно одного ряда фильтров, для более широких и глубоких, нужны двухрядные фильтры. При подключении, к коллекторам используются фильтр-шланги, а для присоединения к вакуумному насосу необходимы вакуумные же шланги.

Если грунт, плотный и воду отдает плохо, то для установки иглофильтров требуется, пробурить скважину. Обычно в такие скважины подсыпают дополнительно смеси песка с гравием, дабы улучшить приток воды.

Принцип действия, вакуумных иглофильтров довольно, прост – вакуум «выталкивает» вверх шаровой клапан, одновременно с его поднятием опускается, кольцевой клапан. Через отверстия в трубе и фильтры, вода поступает в иглофильтр, а оттуда – в коллектор. Иногда подземные воды в одном, котловане располагаются на разной глубине. В таких случаях применяют, ступенчатое расположение иглофильтров либо два контура коллекторов.

Если котлован, имеет глубину более восьми, метров, то лучшим способом водопонижения, считается многоуровневая система. При таком способе сначала, понижают уровень грунтовых вод, на доступную глубину (4-5 метров), затем делают новую откопку и выставляют, следующую коллекторную отвязку, которая снова снижает уровень воды, а далее откапывают котлован до проектной глубины.
