Микросвайный зонт: системы крепления для тоннелей

Прокладка тоннелей и галерей в сложных геотехнических условиях требует применения методов предварительного крепления, которые
гарантируют устойчивость забоя и безопасность конструкции. Среди них микросвайный зонт зарекомендовал себя как одно из наиболее эффективных решений для контроля деформаций, предотвращения обрушений и минимизации воздействия на близлежащую инфраструктуру и здания. Цель данной технической заметки – подробно описать метод установки микросвайного зонта, рассматривая его конструкцию, компоненты, порядок строительства и критерии применения в зависимости от характеристик скального массива или грунта. Содержание организовано последовательно, начиная с теоретических основ и геотехнических условий, обосновывающих его применение, а затем углубляясь в эксплуатационные аспекты, такие как системы бурения (Symmetrix), типы армирования, соединения, инъекции и контроль качества на месте. В документе представлены технические схемы, таблицы рекомендуемых параметров и критические замечания, которые позволяют не только понять работу системы, но и оценить её с точки зрения управления рисками и оптимизации ресурсов.
Принятый подход объединяет знания в области механики грунтов и горных пород, проектирования конструкций и строительных процедур, служа как учебным материалом для специалистов в области геотехники и подземного строительства, так и практическим руководством по его внедрению в полевых условиях.

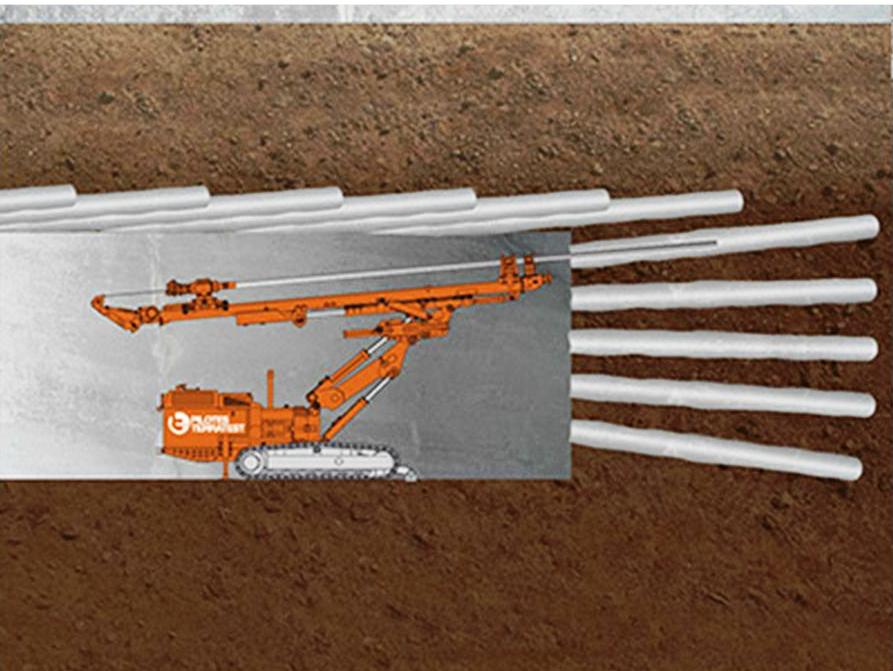

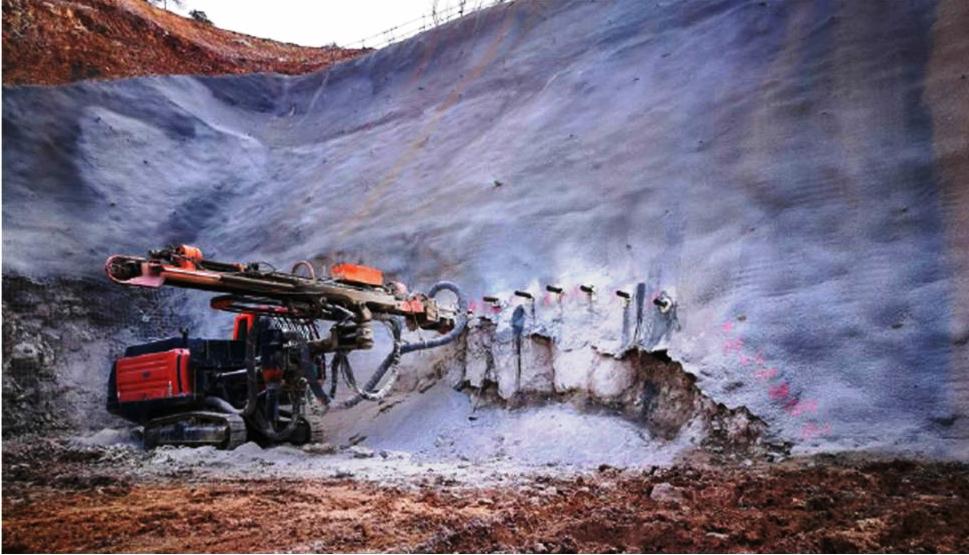

Система микросвай-зонтиков – это метод предварительной опоры, используемый преимущественно при подземных работах в неблагоприятных геотехнических условиях, слабых грунтах, сильно трещиноватых скальных массивах, зонах разломов или в городской среде, где контроль осадки критически важен. Она заключается в установке перед началом проходки забоя ряда перфорированных трубчатых элементов (микросвай или самобуров), расположенных в верхней части контура тоннеля, образуя защитную арку или искусственный свод.

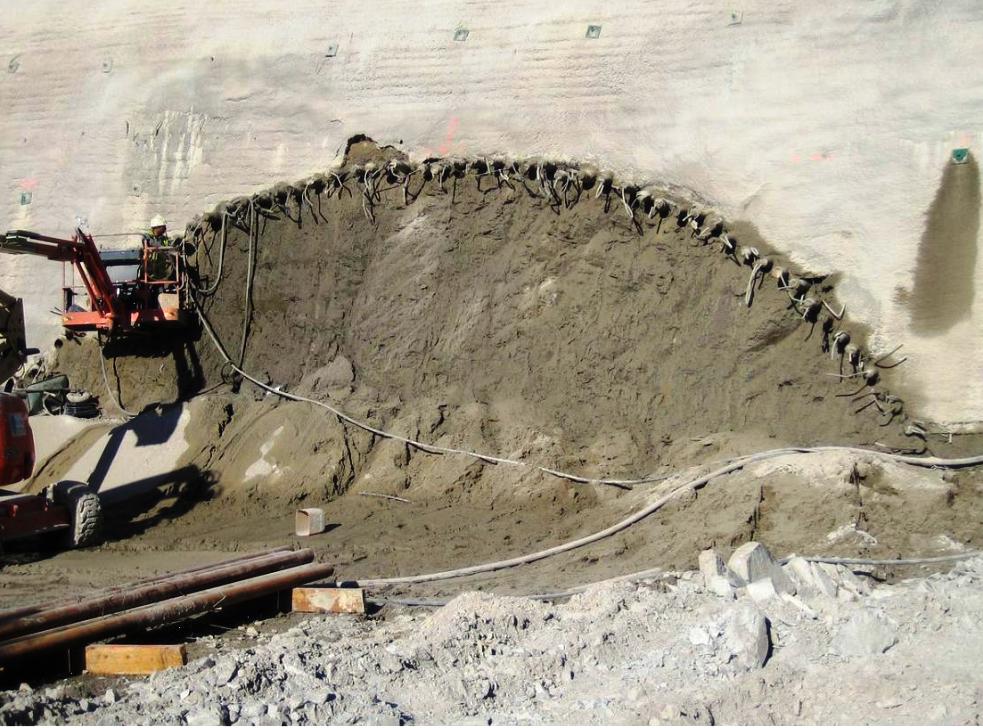

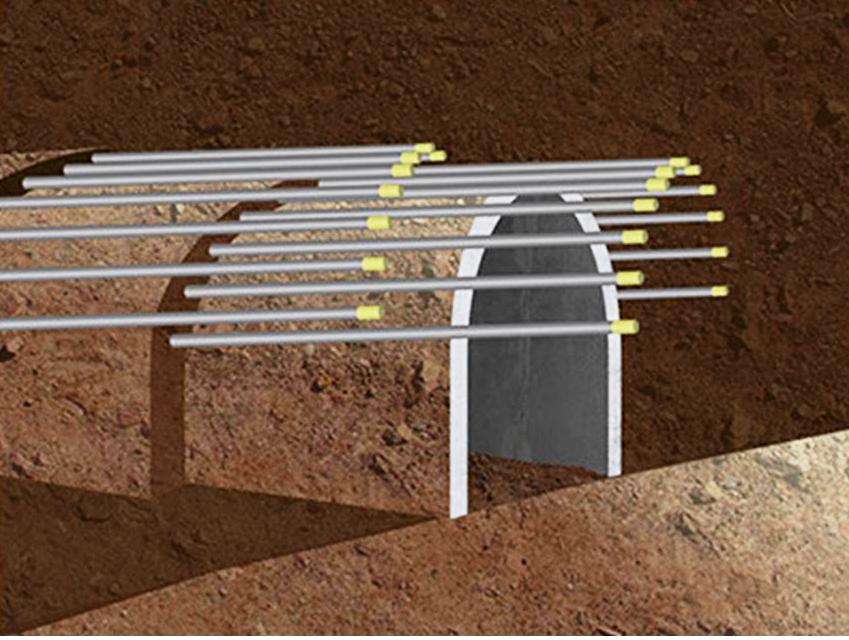

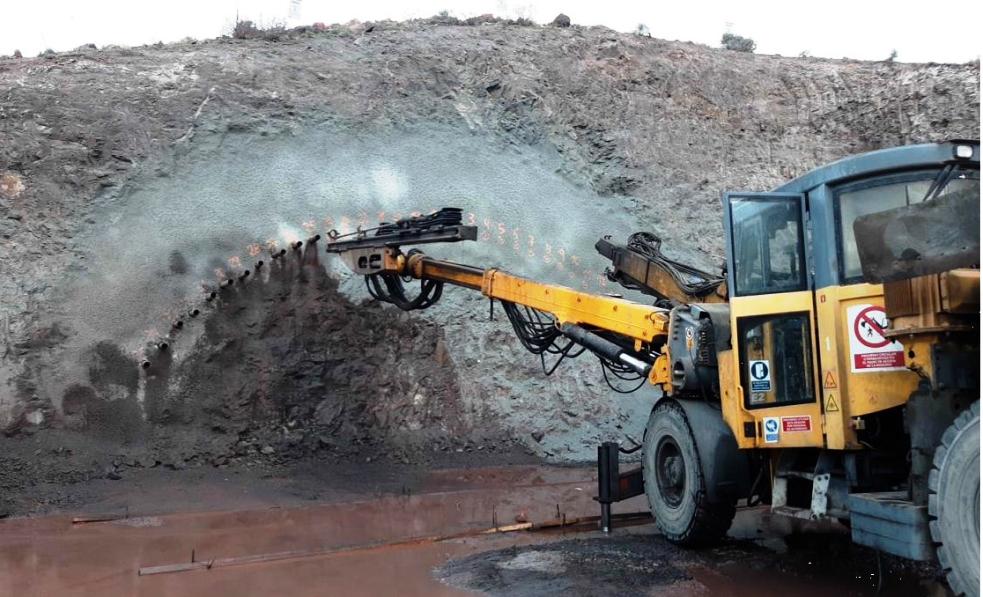

Радиальное и наклонное расположение микросвай напоминает стержни зонтика, отсюда и название системы. Такая конфигурация создает эффект перевернутой структурной арки, которая переносит и перераспределяет нагрузку от грунта на более прочные участки, увеличивая самонесущую способность забоя и снижая риск потери устойчивости или преждевременного обрушения.
Его основная функция заключается не в замене основной опоры (торкрет-бетон, фермы, сварная сетка), а в прогнозировании и контроле начальных деформаций, минимизации чрезмерных сближений и уменьшении воздействия на персонал и оборудование нестабильных участков. В этом смысле зонт действует как «временный щит», облегчающий поэтапную выемку грунта, обеспечивая больший запас прочности и меньшее воздействие на поверхность.

С точки зрения механики грунтов и горных пород, зонтичная система повышает общую прочность забоя за счет:
• Повышения кажущейся жесткости и сцепления грунта в кровле выработки.
• Удержания рыхлого материала и предотвращения гидростатического давления, приводящего к сифонированию или обрушению.
• Снижения концентрации напряжений в критических зонах, обеспечивая более равномерное их распределение.

С точки зрения эксплуатации зонтичная система особенно ценна при:
• Прокладке тоннелей в аллювиальных грунтах или антропогенных насыпях.
• Выемке грунта под зданиями или чувствительными объектами инфраструктуры.
• Переходах под водоемами или водонасыщенными грунтами.
• Переходах между прочным массивом и слабым грунтом. Микросвайный зонт – это не просто строительная технология, а стратегия управления геотехническими рисками: он позволяет предвидеть проблемы до их возникновения, сокращает применение методов реагирования и позволяет соблюдать строгие допуски на деформацию, особенно в городских проектах с высокими стандартами.

Система микросвайных зонтов позиционируется как универсальное и высокоэффективное решение для городских условий и неоднородных рельефов, где приоритет отдаётся контролю деформаций и осадок. Струйная цементация обеспечивает значительные улучшения и водонепроницаемость, но требует больших затрат и времени, поэтому она более эффективна в грунтах с высокой водопроницаемостью. Металлический навес, хотя и быстрее, лучше подходит для краткосрочных или экстренных работ, где гидрологический риск невелик.

Геотехнические условия горного массива и их влияние

Установка микросвайного зонта в основном оправдана в случаях, когда геомеханические характеристики грунта ставят под угрозу
устойчивость забоя и безопасность проекта. К наиболее определяющим условиям относятся:

A) Низкое сцепление грунта

Низкое сцепление грунта является одним из определяющих факторов при принятии решения о применении зонтичной системы микросвай. Это встречается в материалах со слабыми внутренними связями между частицами, таких как мелкие пески, илы, мягкие глины и неконтролируемые антропогенные отсыпки. В таких грунтах прочность на сдвиг зависит в первую очередь от внутреннего трения, что делает их крайне подверженными обрушению при обнажении забоя, особенно в условиях водонасыщения или внешних вибраций.
С точки зрения механики грунтов, при отсутствии значительного сцепления угол внутреннего трения (?) становится единственным значимым параметром сопротивления, что ограничивает естественную устойчивость забоя и приводит к быстрым деформациям, если не принять превентивных мер.
Это требует проектирования зонтичной системы с микросваями уменьшенного диаметра и умеренной толщины, что облегчает их проникновение в материал и снижает возмущения во время бурения. Аналогичным образом, необходима немедленная инъекция раствора или раствора в микросваи, а в некоторых случаях и вторичная инъекция вокруг скважины.
Эта процедура улучшает кажущееся сцепление, увеличивает жёсткость вырытой кровли и уменьшает инфильтрацию воды, способствуя лучшему временному удержанию грунта. На практике использование зонта в слабосвязных грунтах не только стабилизирует забой, но и служит переходным элементом, позволяющим вести выемку грунта короткими и безопасными этапами, предотвращая крупные оползни и снижая риски для персонала и окружающей инфраструктуры.

B) Наличие интенсивной трещиноватости или сильно изменённых пород

В скальных массивах с высокой степенью трещиноватости или глубоко изменённых пород общая прочность обеспечивается не матрицей породы, а структурой разрывов: трещинами, мелкими разломами, плоскостями ослабления и зонами минеральных изменений. Это создаёт механическое поведение, аналогичное поведению сыпучего материала, с быстрой потерей жёсткости по мере выемки забоя. Основная проблема заключается в том, что нарушения сплошности способствуют расшатыванию блоков и клиньев в кровле, вызывая внезапные обрушения даже без существенных предварительных признаков. Более того, химические изменения (вспучивание глины, мягкая минерализация) снижают остаточную связность и могут поглощать воду, увеличивая объём и создавая внутреннее давление. В этом контексте зонтичная конструкция требует микросвай большего диаметра и длины, способных пересекать несколько семейств нарушений сплошности для закрепления в более прочных зонах. Наклон установки должен быть оптимизирован для перекрытия и «сшивания» критических швов, выступая в качестве структурного моста, соединяющего устойчивые участки массива.

В этих случаях цементация выполняет двойную функцию: герметизирует разрывы
для уменьшения просачивания и объединяет скальный массив вокруг линии выработки,
повышая общую прочность и снижая риск обрушения блоков.

C) Зоны разломов или сдвига с потерей структурной прочности

Зоны разломов представляют собой полосы чрезвычайной слабости внутри массива, состоящие из измельченной породы, разломных глин, выбоин или тектонических брекчий. Они характеризуются высокой сжимаемостью и очень низкой несущей способностью, что часто сопровождается значительным просачиванием. Основной риск заключается в том, что во время выемки грунта разлом действует как смазанная плоскость, вызывающая внутренние оползни или локальные обрушения, влияющие как на забой,
так и на контур тоннеля. При городских выемках это явление может передаваться на поверхность, вызывая опасные неравномерные осадки. В этих случаях зонт должен быть спроектирован с использованием микросвай высокой плотности (более близкое расположение) и высокой механической прочности, армированных сталью с высокой несущей способностью. Бурение должно осуществляться с осторожностью, чтобы не дестабилизировать мягкую зону, а инъекция должна производиться при контролируемом низком давлении, чтобы предотвратить вымывание мелкозернистого материала. Во многих проектах зонт комбинируется с предварительными инъекциями для укрепления или локальной струйной цементацией для «предварительного формирования» упрочненного ядра грунта в зоне разрушения, что обеспечивает работу зонта в более однородной среде.

D) Значительное гидростатическое давление

В туннелях, расположенных ниже уровня грунтовых вод или вблизи водотоков, гидростатическое давление действует непосредственно на забой, создавая риск сифонирования и внутренней эрозии (образования труб). Это особенно критично в несвязных грунтах, где давление воды может превышать эффективный вес грунта, снижая прочность на сдвиг до значений, близких к нулю. Немедленным следствием неэффективного управления этим фактором является гидравлическое обрушение забоя с потерей материала, обильным водопритоком и, в конечном итоге, затоплением котлована.
В таких случаях зонт следует проектировать с использованием герметичных микросвай и высокопроникающего инъектирования для создания частично непроницаемого барьера, снижающего гидравлический градиент в зоне кровли. Закрытое расположение элементов позволяет им работать совместно с системами предварительного инъектирования или контролируемого дренажа для сброса давления перед началом работ.
В городских условиях эта мера не только контролирует устойчивость забоя, но и предотвращает унос мелкодисперсных частиц, который может вызвать неравномерную осадку поверхности.

E) Городская среда со строгим контролем осадок и вибраций.

В районах плотной застройки прокладка тоннелей представляет прямую угрозу целостности близлежащих сооружений, подземных коммуникаций и тротуаров. Неравномерная осадка, даже в несколько миллиметров, может повредить фундаменты мелкого заложения или вызвать трещины в исторических зданиях.
Проблема не ограничивается деформацией грунта: вибрации, возникающие при бурении и выемке грунта, могут вызвать реактивацию ранее существовавших трещин или изменить поведение рыхлых зернистых грунтов.
В этих условиях зонт спроектирован с использованием высокожестких, близко расположенных микросвай, с приоритетом установки методом малоударного бурения (контролируемое вращательное ударное бурение или чистое вращение) с одновременной заливкой бетона для минимизации пустот. Такая конфигурация не только стабилизирует забой, но и действует как элемент управления конвергенцией, ограничивая смещение контура тоннеля и уменьшая объем материала, который может образоваться в виде «просадочного бассейна» на поверхности.

Подход с точки зрения механики грунтов и горных пород

С точки зрения механики грунтов и горных пород, микросвайный зонт функционирует
как перевернутая структурная арка, передающая гравитационные и боковые нагрузки
с массива на более прочные участки, расположенные за пределами непосредственной выработки.
Этот механизм перераспределения достигается благодаря продольной жесткости микросвай и адгезии, обеспечиваемой закачиваемым раствором.
Основные механические эффекты:
1. Перераспределение нагрузок на грунт на более прочные участки
Система микросвайных зонтов функционирует как механизм передачи нагрузки, отводя линии потока напряжений от области,
расположенной непосредственно у забоя выработки, к участкам массива с большей несущей способностью.
Этот эффект перераспределения снимает напряжение на гребне и кровле тоннеля,
снижая вероятность локальных обрушений.
С точки зрения механики сплошной среды, микросвайный зонт действует
как структурный мост (эффект арки), который соединяет и закрепляет ослабленную область с прилегающим объемом здорового грунта. Таким образом, напряжения передаются через микросваи, а не только через естественную матрицу грунта, что повышает жёсткость системы временной поддержки котлована.
Этот механизм особенно эффективен в слабых грунтах или сильнотрещиноватых скальных массивах, где напряжения имеют тенденцию концентрироваться в точках с низким сцеплением, вызывая пластические деформации. За счёт перераспределения нагрузок:
• Снижается концентрация напряжений в ослабленном естественном своде.
• Повышается способность котлована к самонесущей способности на начальных этапах.
• Улучшается контроль конвергенции, что снижает общие деформации и осадки поверхности.
Иными словами, эта функция превращает зонт в проактивный компонент устойчивости, не только поддерживающий грунт, но и оптимизирующий поглощение и передачу нагрузок в критических условиях.

2. Снижение сдвиговых напряжений в зоне критической выработки

Проходка тоннеля приводит к мгновенному перераспределению напряжений в окружающем массиве. В слабосвязных грунтах или сильно трещиноватых породах это изменение напряженного состояния приводит к локальному увеличению сдвиговых напряжений в кровле и призабойной зоне, быстро превышая предел прочности материала на сдвиг.
Зонтичная система действует как продольное и радиальное армирование по двум направлениям:

1. Прямое механическое армирование: микросваи обеспечивают дополнительное сопротивление в параллельном и наклонном направлениях к забою, предотвращая проскальзывание клиньев или разрушение грунтовых арок.
2. Косвенное ограничение: цементация увеличивает кажущееся сцепление и модуль деформации грунта, ограничивая развитие пластических деформаций и предотвращая распространение разломов. С точки зрения геомеханики, зонт снижает отношение ?/?f (напряжение сдвига/предел прочности) в критической зоне, переводя материал в более стабильное состояние и снижая вероятность прогрессирующего разрушения.
Это не только улучшает локальную устойчивость, но и увеличивает время реакции, необходимое для установки окончательной первичной опоры, что является ключевым фактором при городских земляных работах или в условиях повышенного риска.
3. Увеличенная временная самоподдерживающаяся поверхность
Самоподдерживающаяся поверхность, то есть способность грунта сохранять устойчивость без немедленной опоры, является решающим параметром при выборе метода строительства.
В слабых грунтах, водонасыщенных материалах или сильно нарушенных массивах это время может составлять минуты или даже секунды, что требует принятия превентивных мер перед началом земляных работ.
Зонтовая система увеличивает эту самоподдерживающую способность за счет:
• Структурного армирования: арочное расположение микросвай создает «искусственный свод», который поглощает часть напряжений и стабилизирует кровлю. • Улучшение экологии: одновременная инъекция заполняет пустоты, герметизирует трещины и
повышает кажущуюся связность.
• Контроль сходимости: ограничивая начальные смещения, скорость разрушения фронта
снижается.
Повышенная самоподдерживающаяся способность позволяет сократить продолжительность этапов выемки грунта и повысить их управляемость, уменьшая объём открытой выемки и обеспечивая больший запас для установки окончательной крепи.
С точки зрения эксплуатационной безопасности эта функция имеет решающее значение: увеличение времени устойчивости до возможного обрушения напрямую влияет на снижение риска для персонала, снижение вероятности аварий и повышение точности контроля деформаций.

Техническое размышление

Решение об установке зонта из микросвай следует рассматривать не только как стандартную меру реагирования на сложные условия рельефа, но и как результат комплексного геотехнического анализа, учитывающего взаимодействие между массивом, процессом выемки грунта и методом строительства. Каждое из описанных условий — низкое сцепление, интенсивная трещиноватость, зоны разломов, гидростатическое давление и городская среда — представляет собой сценарий риска с различными последствиями для проектирования и выполнения работ.
В механике грунтов и горных пород устойчивость — это не статическое свойство рельефа, а скорее хрупкое равновесие, на которое влияют такие факторы, как влажность, напряжения в месте залегания, анизотропия и неоднородность материала. Кажущаяся стабильной масса может вести себя непредсказуемо при изменении ее напряженного состояния в результате выемки грунта, особенно если она имеет литологические вариации или неблагоприятные геологические структуры.
В этом контексте зонт из микросвай следует понимать как стратегию перераспределения нагрузки и контроля деформаций, а не как элемент, «заменяющий» качество грунта. Хотя его установка улучшает само поддержку и снижает касательное напряжение в критической зоне, его эффективность зависит от трёх ключевых факторов:

1. Проектирование, адаптированное к реальным условиям (а не только ожидаемым на этапе проекта).
2. Строгое исполнение, контроль выравнивания, наклона, давления инъекции и целостности конструкции.
3. Постоянный мониторинг для корректировки параметров на основе реакции грунта в процессе строительства.
В городских проектах это решение становится еще более актуальным, поскольку осадки или вибрации влияют не только на сам проект, но и на соседние здания и инфраструктуру. Здесь зонт действует как «техническая страховочная сетка», минимизирующая социально-экономические последствия нестабильности.
Наконец, следует подчеркнуть, что зонт из микросвай не является изолированным решением. Его эффективность повышается при интеграции в смешанную строительную систему вместе с предварительным инъектированием, непосредственным закреплением (торкретированием, анкерным креплением) и мониторингом деформаций с использованием геотехнических приборов. Именно принятие такого системного подхода отличает проект, который «решает проблемы», от проекта, который проактивно прогнозирует и управляет рисками.

Распространенные ошибки при оценке геотехнических условий для использования
зонтов из микро свай

Цели зонтичной системы предварительной поддержки

Использование зонтичной системы микросвай в подземных работах отвечает ряду эксплуатационных и производственных задач, направленных на предотвращение неустойчивости грунта, обеспечение непрерывности работ и минимизацию рисков. Основные цели включают в себя:

1. Предотвращение обрушения забоя во время работ.

Зонтичное устройство представляет собой первую линию защиты от потери устойчивости забоя, создавая временную структурную арку, поддерживающую кровлю и критические зоны до начала выемки грунта. В неблагоприятных геотехнических условиях, таких как слабые грунты, водонасыщенные грунты или скальные массивы с высокой степенью трещиноватости, равновесие забоя может быть нарушено в считанные секунды, что приводит к внезапным обрушениям с серьезными последствиями. С точки зрения механики грунтов и горных пород обрушение происходит, когда напряжения, возникающие при выемке грунта, превышают предел прочности материала на сдвиг (критерий Мора-Кулона). Эта ситуация усугубляется такими факторами, как гидростатическое давление, вибрации или наличие плоскостей ослабления. Зонт вмешивается до того, как будет достигнут этот критический порог, обеспечивая жесткость, ограничение и перераспределение нагрузки на более подходящие области.

Предварительная установка микро свай не только предотвращает масштабные обрушения, но и:
• Увеличивает время само поддержания забоя, обеспечивая более безопасную работу.
• Сокращает объем незакрепленной выемки, снижая риск прогрессирующего обрушения.
• Минимизирует влияние на график работ, исключая остановки работ в связи с чрезвычайными ситуациями или необходимостью проведения восстановительных работ.

В городских проектах, где обрушение может напрямую повлиять на здания, дороги или подземные коммуникации, эта цель является не только техническим требованием, но и важнейшим условием жизнеспособности проекта.

2. Контроль деформаций грунта и защита окружающих сооружений.

Прокладка тоннеля изменяет напряженное состояние окружающего массива, вызывая смещения, которые, если их не контролировать, могут привести к чрезмерной конвергенции контура тоннеля и неравномерной осадке поверхности. В городской или промышленной среде эти смещения могут повлиять на фундаменты мелкого заложения, инженерные сети, тротуары и исторические здания. Зонтичная система действует как элемент контроля начальных деформаций, ограничивая свободное перераспределение напряжений и снижая величину и скорость смещения грунта. Сочетание структурного воздействия микросвай с ограничением, обеспечиваемым инъекцией раствора, позволяет достичь следующих результатов:
• Уменьшение амплитуды «просадочного бассейна» на поверхности.
• Уменьшение конвергенции в сечении тоннеля.
• Сохранение целостности соседних строительных элементов.
В проектах со строгими допусками на деформацию этот контроль становится обязательным условием безопасности, предусмотренным контрактом и строительными нормами.
3. Возможность более длительной выемки грунта без немедленного прерывания работ по первичной крепи.
В критических геотехнических условиях выемка грунта без зонта требует установки первичной крепи сразу после выемки, что ограничивает длину открытой поверхности и приводит к частым простоям техники. Зонтичная система увеличивает временную само поддержку забоя, позволяя увеличить продолжительность этапов выемки грунта до установки окончательной крепи (торкрет-бетон, фермы, сетка). Это обеспечивает прямые преимущества:

• Оптимизация циклов выемки грунта.
• Сокращение простоев, связанных с изменением вида деятельности.
• Более эффективное использование рабочей мощности продвигающейся техники.

С точки зрения производства это означает повышение общей производительности без ущерба для устойчивости, что крайне важно для проектов со сжатыми сроками или в условиях городской суеты.

4. Оптимизация безопасности рабочих и оборудования
Безопасность подземных работ зависит от минимизации воздействия нестабильных фронтов. Зонт создает более предсказуемую и контролируемую рабочую среду, снижая вероятность внезапных обрушений или обвалов, которые могут повлиять на персонал или повредить оборудование.

Кроме того, позволяя более контролируемо вести выемку грунта с меньшей срочностью установки основных крепей, снижает рабочую нагрузку на бригады, сводя к минимуму человеческие ошибки, связанные с работой в стрессовых условиях.

В условиях работы с тяжелой техникой система зонтов также снижает
риск повреждений от падающих блоков или внезапного проникновения воды, что приводит к сокращению незапланированных остановок и повышению непрерывности производства. 5. Сокращение утечек и контроль водопритока в водонасыщенные среды
В грунтах и ??массивах ниже уровня грунтовых вод вода оказывает гидростатическое давление на забой, увеличивая риск сифонирования и внутренней эрозии (образования труб). Если это не контролировать, это явление может привести к захвату мелкодисперсных частиц, образованию пустот и дестабилизации кровли и стенок тоннеля.
Зонтичная система, дополненная одновременными или последовательными инъекциями, герметизирует трещины и неровности в вырытой кровле, снижая проницаемость и уменьшая давление воды на забой. Это обеспечивает прямые преимущества:
• Повышение общей устойчивости во время выемки грунта.
• Снижение риска гидравлического обрушения.
• Сокращение осадок поверхности, связанных с захватом мелкодисперсных частиц.
В городских проектах эта функция также защищает существующую подземную инфраструктуру, предотвращая резкие изменения режима подземных вод.

Размышления о целях

Крепление с помощью системы микросвай-зонтиков — это не только превентивная мера, но и стратегический инструмент подземного строительства, сочетающий структурные, геотехнические и эксплуатационные критерии. Его реализация позволяет преобразовать потенциально нестабильную ситуацию в контролируемую забойную зону, где нагрузки перераспределяются, деформации ограничиваются, а безопасность оптимизируется.
С технической точки зрения, правильное применение системы зонтиков предполагает глубокое понимание механических свойств грунта, постоянную оценку его реакции в процессе строительства и корректировку проекта по мере получения фактических данных о месте строительства.
Не существует единого стандарта, применимого ко всем условиям: эффективность
системы зависит от ее адаптации к характеру массива, внешним напряжениям и ограничениям окружающей среды, особенно в высокочувствительной городской среде. С точки зрения рефлексии, инвестирование в такого рода предварительную поддержку означает предвидение проблемы, вложение ресурсов в профилактику для предотвращения инцидентов, которые, помимо угрозы человеческим жизням, могут привести к задержкам, перерасходу средств и необратимому повреждению окружающих сооружений. По сути, это практика проактивного проектирования, где технические знания сочетаются с социальной ответственностью и эффективным управлением рисками.
В контексте современных подземных проектов зонтичная система оценивается не только по её первоначальной стоимости, но и по её способности гарантировать непрерывность, безопасность и качество выполнения, становясь ключевым элементом философии «строительства без сюрпризов».

Эксплуатационные преимущества зонтичной системы микро свай

Зонтичное сооружение обладает рядом эксплуатационных преимуществ, которые делают его эффективным и широко используемым решением для подземных работ, особенно когда требуется совместимость с различными методами строительства и адаптируемость к изменяющимся геотехническим условиям. Его основные преимущества включают в себя:

1. Геотехническая универсальность

Зонтичное сооружение микросвай отличается широким спектром применения в различных геотехнических условиях: от мягких и сильнотрещиноватых пород до связных и несвязных грунтов, включая неконтролируемые антропогенные отсыпки, характеризующиеся высокой неоднородностью и непредсказуемым поведением.
Эта универсальность обусловлена ??тем, что сооружение не зависит исключительно от природных свойств грунта, а модифицирует и укрепляет зону выемки перед ее открытием, обеспечивая временную опорную конструкцию, адаптируемую к различным механизмам разрушения:

• В трещиноватых скальных массивах оно действует, «сшивая» разрывы и передавая напряжения на более прочные участки.
• В несвязных зернистых грунтах он обеспечивает ограничение и жесткость,
предотвращая обрушение из-за потери внутреннего трения.
• В мягких связных грунтах он увеличивает кажущуюся прочность и
уменьшает пластическую деформацию.
• В неоднородных антропогенных отсыпках он гомогенизирует окружающую среду,
ограничивая влияние пустот и рыхлого материала.
Эта адаптивность делает его особенно полезным инструментом
в схемах с резкими переходами между геологическими формациями, где
один туннель может пересекать зоны с очень разной прочностью всего за несколько погонных метров, а также в зонах разломов или сдвигов, где естественная прочность конструкции значительно снижена. С точки зрения планирования строительства эта характеристика позволяет проектировать единую схему предварительной опоры основания и корректировать ее на месте в соответствии с фактическими условиями, без необходимости радикально менять метод выемки грунта, оптимизируя время и затраты.

2. Совместимость с различными методами строительства

Одним из наиболее существенных эксплуатационных преимуществ системы микросвай-зонтиков является её способность легко интегрироваться с различными методами проходки тоннелей, сохраняя свою функциональность независимо от выбранной последовательности строительства.
Система может с высокой эффективностью применяться в:

• NATM (Новый австрийский метод проходки тоннелей): В этом подходе, основанном
на постоянном наблюдении и корректировке крепи, зонт дополняет философию «контролируемой выемки», увеличивая начальную самоподдержку грунта, обеспечивая более безопасное продвижение и уменьшая чрезмерные конвергенции, которые могут отклоняться от теоретического проекта.
• Модифицированный немецкий метод: При выемке грунта с очень короткими фазами и непосредственной поддержкой зонт выступает в качестве предварительной поддержки перед каждым циклом, усиливая кровлю и позволяя выполнять этапы продвижения и установки основной поддержки без перерывов из-за нестабильности забоя. • Последовательная выемка грунта или выемка в котлованах и уступах: когда котлован разделен на секции (например, котлован, фронтоны и низина), зонт защищает котлован на протяжении всего этапа выемки фронтона и низины, поддерживая стабильную кровлю во время работ на нижних секциях.
Совместимость системы основана на двух ключевых факторах:

1. Геометрическая гибкость: микросваи могут адаптироваться к различным радиусам кривизны, углам наклона и поперечному сечению, что позволяет устанавливать их в прямых, криволинейных и поперечных тоннелях.
2. Функциональная независимость: зонт выполняет свою функцию предварительной опоры, не мешая последующей установке торкрет-бетона, ферм, анкеров или других основных опорных элементов.
На практике такая совместимость облегчает комплексное планирование проекта, поскольку позволяет включать зонт в проекты, где метод выемки грунта может меняться в зависимости от геологических условий, без необходимости пере проектирования общей схемы строительства.

2. Совместимость с различными методами строительства
Одним из наиболее существенных эксплуатационных преимуществ системы микросвай-зонтиков является её способность легко интегрироваться с различными методами проходки тоннелей, сохраняя свою функциональность независимо от выбранной последовательности строительства.

Система может с высокой эффективностью применяться в:

• NATM (Новый австрийский метод проходки тоннелей): В этом подходе, основанном
на постоянном наблюдении и корректировке крепи, зонт дополняет философию «контролируемой выемки», увеличивая начальную самоподдержку грунта, обеспечивая более безопасное продвижение и уменьшая чрезмерные конвергенции, которые могут отклоняться от теоретического проекта.
• Модифицированный немецкий метод: При выемке грунта с очень короткими фазами и непосредственной поддержкой зонт выступает в качестве предварительной поддержки перед каждым циклом, усиливая кровлю и позволяя выполнять этапы продвижения и установки основной поддержки без перерывов из-за нестабильности забоя. • Последовательная выемка грунта или выемка в котлованах и уступах: когда котлован разделен на секции (например, котлован, фронтоны и низина), зонт защищает котлован на протяжении всего этапа выемки фронтона и низины, поддерживая стабильную кровлю во время работ на нижних секциях.
Совместимость системы основана на двух ключевых факторах:
1. Геометрическая гибкость: микро сваи могут адаптироваться к различным радиусам кривизны, углам наклона и поперечному сечению, что позволяет устанавливать их в прямых, криволинейных и поперечных тоннелях.
2. Функциональная независимость: зонт выполняет свою функцию предварительной опоры, не мешая последующей установке торкрет-бетона, ферм, анкеров или других основных опорных элементов.
На практике такая совместимость облегчает комплексное планирование проекта, поскольку позволяет включать зонт в проекты, где метод выемки грунта может меняться в зависимости от геологических условий, без необходимости пере проектирования общей схемы строительства.

• Сокращение простоев: не требуя привлечения дополнительной специализированной техники, монтаж зонта можно выполнять сразу после бурения основной опоры (или даже одновременно с ним).

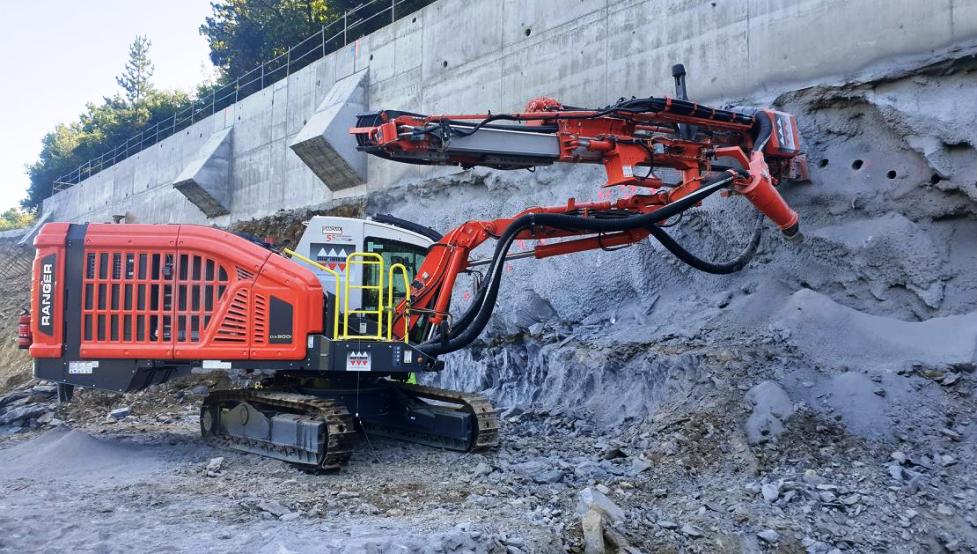

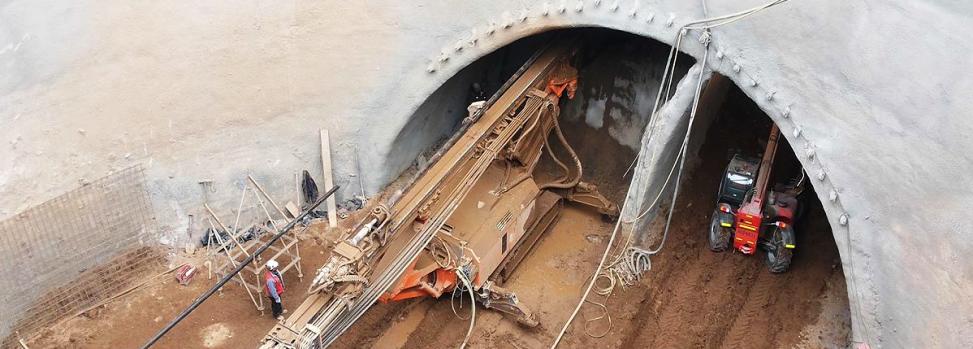

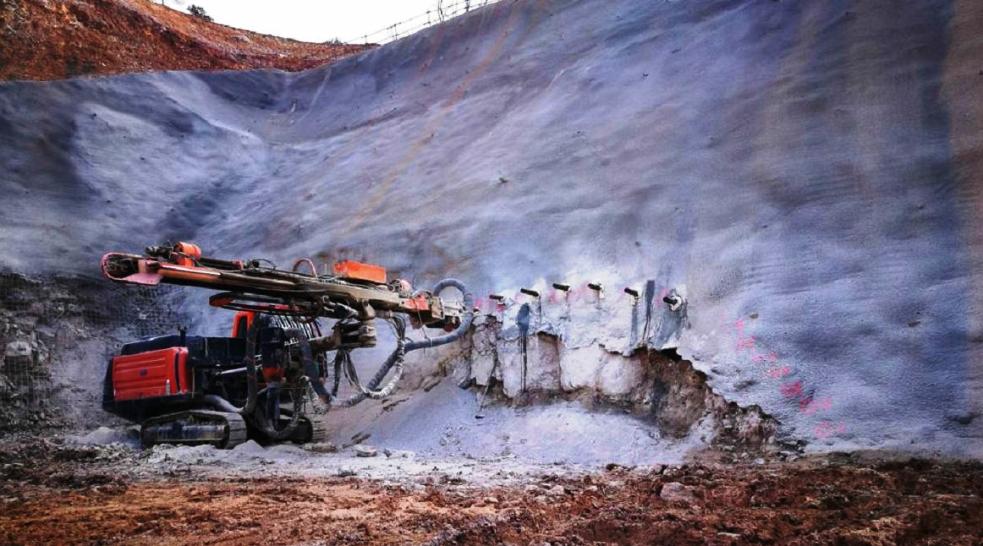

• Точность выравнивания: буровые установки оснащены системами позиционирования и контроля угла, которые обеспечивают геометрию структурной арки, минимизируя отклонения и теневые зоны.
• Эксплуатационная гибкость: одна бригада может чередовать бурение микросвай, установку анкеров и дренаж, оптимизируя использование ресурсов.
• Повышение производительности на длинных стенах: поддержание непрерывного темпа установки предотвращает превращение процесса установки зонта в узкое место в цикле земляных работ.

С точки зрения логистики такая интеграция облегчает последовательное планирование проекта, поскольку зонтичная система может быть установлена ??с использованием уже имеющегося персонала и оборудования на забое, без привлечения подрядчиков или внешней техники, что снижает косвенные затраты и риски, связанные с координацией работ. 5. Улучшенный контроль утечек благодаря инъекциям в микросваи с клапанами
При проектировании зонтичной системы с микросваями, оснащенными клапанами манжетного типа, одновременные или последовательные инъекции могут осуществляться непосредственно через установленные элементы, что улучшает контроль утечек и гидравлическую устойчивость забоя.

Эта функция особенно полезна в:
• Насыщенных грунтах или массивах ниже уровня грунтовых вод.
• Переходах под реками, каналами или в зонах с высоким давлением воды.
• Грунтах с интенсивной трещиноватостью или локальной проницаемостью в кровле тоннеля.

Технические преимущества такой интеграции:
• Локальная герметизация: Клапаны позволяют наносить раствор в определенных точках, герметизируя трещины и пустоты без необходимости дополнительного бурения.
• Снижение гидравлического градиента: За счет снижения проницаемости кровли снижается давление воды, воздействующее на забой, что снижает риск сифонирования или уноса мелких частиц.

• Временная адаптируемость: если во время проходки обнаруживается увеличение просачивания, повторное закачивание можно выполнить, не прерывая основную проходку.
• Структурная совместимость: закачка не только контролирует поток воды, но и повышает механическую прочность грунта, увеличивая сцепление и жёсткость всей конструкции.
С точки зрения эксплуатации, этот тип зонтичной системы, выполняющий двойную функцию предварительной поддержки конструкции и гидравлического управления, оптимизирует ресурсы и время, поскольку объединяет две критически важные функции для обеспечения устойчивости тоннеля в одном элементе.

Технически продуманное закрытие

Эксплуатационные преимущества зонтичной системы микросвай не ограничиваются структурными аспектами, но также включают производительность, гибкость и контроль рисков — три основополагающих принципа современного строительства тоннелей. Её геотехническая универсальность позволяет использовать единое решение для любых условий: от трещиноватых скальных массивов до неоднородных засыпок, снижая необходимость в изменении методологии в связи с геологическими изменениями. Совместимость с различными методами строительства, такими как NATM, модифицированный немецкий метод или метод последовательной выемки грунта, делает его гибким инструментом, способным интегрироваться в различные строительные стратегии без помех. Кроме того, его относительная скорость по сравнению с другими системами предварительной опоры, которая в сочетании с прямой интеграцией с буровыми установками оптимизирует цикл выемки грунта и минимизирует время простоя.

Наконец, возможность инъектирования через клапаны в микросваях расширяет его функциональные возможности, позволяя не только стабилизировать грунт, но и контролировать утечки и улучшать гидравлические условия забоя.
В совокупности эти преимущества делают микросвайный зонт конкурентоспособным и многофункциональным решением, обеспечивающим как безопасность, так и производительность. Однако его полное использование зависит от конкретного проекта, учитывающего реальные условия строительной площадки, и от исполнения со строгим контролем качества; в противном случае его универсальность и скорость могут быть сведены на нет строительными недостатками или типовыми проектными решениями.

Ограничения и конструктивные особенности зонтичной системы микро свай

Хотя зонтичная система обеспечивает значительные преимущества с точки зрения устойчивости, универсальности и скорости, её эффективность зависит от тщательного проектирования и контролируемого исполнения. Среди основных ограничений и критических аспектов проектирования:

1. Снижение эффективности в высокопластичных или водонасыщенных грунтах
В условиях, когда грунт представляет собой мягкие, высокопластичные глины или грунты с интенсивным водопроницанием, эффективность зонтичной системы микросвай
может быть снижена. Эти материалы обладают низкой прочностью на сдвиг без дренажа, высокой деформируемостью и высокой тенденцией к течению или смещению при небольших изменениях давления.
В процессе бурения механическое воздействие бурового долота и давление инъекции могут вызвать:
• Вымывание мелкодисперсного материала и образование каналов, что ухудшает качество контакта между микросвайей и окружающим грунтом.
• Потеря эффективной фиксации, поскольку раствор может мигрировать
в грунт, не консолидируя критически важную область.
• Снижение несущей способности арки конструкции зонта из-за снижения адгезии.
В этих случаях рекомендуется сочетать установку зонта с предварительной инъекцией (предварительной цементацией) для улучшения сцепления и снижения проницаемости перед установкой микро свай. Аналогичным образом, в водонасыщенных грунтах может потребоваться установка дренажных систем для снижения гидростатического давления и минимизации притока воды к забою во время бурения.

С точки зрения эксплуатации, работа в таких условиях подразумевает корректировку таких параметров, как:
• Скорость бурения для снижения воздействия на грунт.
• Давление и расход инъекции для предотвращения внутренней эрозии.
• Выбор растворов с вязкостью и временем схватывания, соответствующими мягким грунтам или грунтам с высокой фильтрацией.
Успешность работы зонта в таких условиях зависит не только от установки, но и от комплексного водопользования и предварительного укрепления грунта — аспекты, которые необходимо учитывать на этапе проектирования.

2. Необходимость точности установки

Конструктивная эффективность зонтичной системы микросвай напрямую зависит от точности геометрии её установки: выравнивания, наклона, шага и глубины проникновения в грунт. Ошибка в любом из этих параметров может нарушить непрерывность структурной арки и привести к образованию теневых зон, где грунт не имеет предварительного армирования.

Наиболее распространенные отклонения включают в себя:
• Непроектные углы наклона, которые уменьшают эффективную длину анкеровки в прочном грунте.
• Неравномерное расстояние между сваями, создающее концентрацию напряжений в незащищенных зонах.
• Недостаточное проникновение в прочный грунт, что снижает способность передавать нагрузку.
Чтобы избежать этих проблем, необходимо следующее:
• Буровое оборудование с системами наведения и контроля угла (например, буровые каретки с топографическим контролем).
• Строгие допуски на установку, подтвержденные топографическим контролем или лазерными приборами.
• Подробная документация по каждой пробуренной скважине (длина, наклон, расход раствора, давление инъекции) для обеспечения прослеживаемости.
С геомеханической точки зрения, точность расположения микросвай обеспечивает непрерывное формирование структурного арочного эффекта, предотвращая локальные концентрации напряжений и риск точечных разрушений.
С эксплуатационной точки зрения, некачественно выполненный зонт не только теряет
техническую эффективность, но и может потребовать дорогостоящих корректирующих работ и
значительных задержек. Следовательно, контроль монтажа должен рассматриваться как неотъемлемая часть проектирования, а не как второстепенный аспект исполнения.
3. Ограничения в контроле глубинной фильтрации Хотя система микросвай-зонтиков может эффективно снижать фильтрацию в кровле туннеля, её действие в первую очередь сосредоточено на области, защищённой структурной аркой. Это означает, что она не гарантирует полного контроля проникновения воды из более глубоких или боковых участков массива, таких как
фронтоны или нижняя часть, которые могут оставаться активными путями инфильтрации.
На территориях с высокой общей проницаемостью, например, аллювиальных отложениях с чистыми песками и гравием или скальных массивах с сетью взаимосвязанных трещин, вода может найти альтернативные пути, которые зонт не перекрывает, что ставит под угрозу устойчивость забоя и комфорт эксплуатации.
Этот тип ограничений означает, что в сложных гидравлических условиях зонт должен быть интегрирован в более широкую стратегию управления водными ресурсами, включая:

Массивное предварительное инъектирование в фронтоны и углубления для создания водонепроницаемого кольца.
• Временные дренажные системы для сброса гидростатического давления до и во время выемки грунта.
• Использование специальных растворов (микросиликатных, быстросхватывающихся) при инъектировании зонтичных свай для улучшения герметизации в высокопроницаемых грунтах.
Если это ограничение не устранить, постоянное проникновение воды не только снижает устойчивость, но и влияет на качество первичной опоры (например, снижает адгезию торкрет-бетона) и может привести к эксплуатационным проблемам из-за частичного затопления поверхности.

Подводя итог, можно сказать, что зонт является эффективным элементом для контроля протечек в кровле, но его пропускная способность снижается в поверхностях с рассеянным или масштабным гидравлическим потоком, что требует дополнительных решений на начальном этапе проектирования.

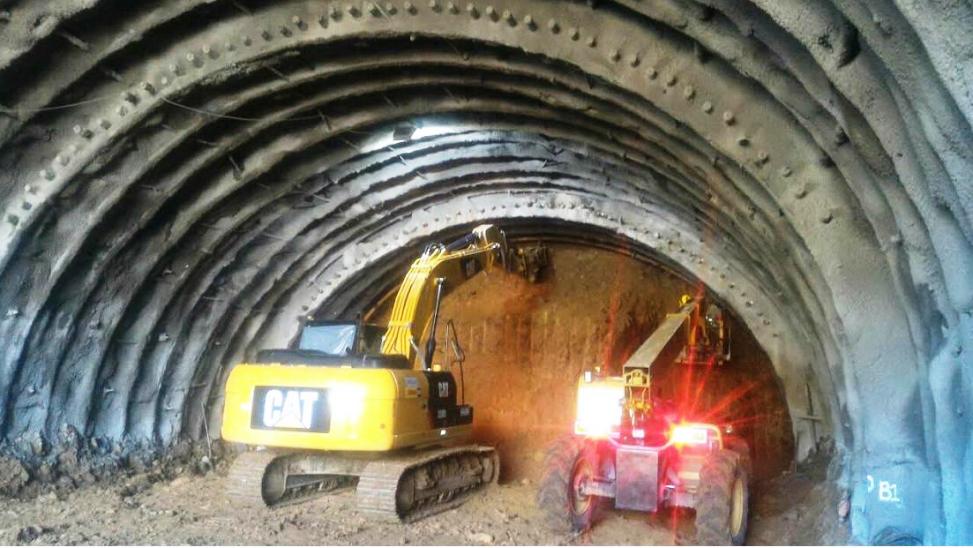

4. Взаимодействие с другими элементами опоры
Во многих проектах система микросвайных зонтов используется в сочетании с первичной опорой (торкрет-бетон, стальные фермы, болты, сварная сетка), а иногда и с системами вторичного армирования или гидроизоляции. Такое сосуществование требует точного планирования, чтобы избежать физического и функционального взаимодействия между различными элементами.

Наиболее распространённые проблемы включают в себя:
• Пересечение или столкновение отверстий с уже установленными болтами или анкерами.
• Уменьшение свободного сечения для возведения ферм из-за выступающих оголовков микросвай.
• Сложность равномерного нанесения торкрет-бетона, когда зонт создаёт препятствия или теневые зоны, препятствующие равномерному выступу.
• Риск взаимного повреждения на этапах монтажа, особенно при неточной координации работ.

Чтобы минимизировать эти помехи, необходимо:
• Подготовить комплексные планы установки, согласовав
точное местоположение каждого элемента опоры перед началом бурения.
• Соблюдать геометрические допуски, обеспечивающие бесперебойную сборку
других компонентов.
• Обучить бригады последовательному выполнению задач во избежание критических перекрытий.
С точки зрения конструкции, неэффективное управление помехами может привести к
нарушению целостности опоры или к участкам с недостаточным армированием,
что ставит под угрозу безопасность туннеля. Кроме того, с эксплуатационной точки зрения,
каждая коррекция влечет за собой дополнительные временные и финансовые затраты, которые могут повлиять на
общую эффективность проекта.
Следовательно, интеграция зонта в систему опор должна рассматриваться как междисциплинарный проект с участием инженеров-геотехников, инженеров-конструкторов и строителей, обеспечивая функционирование всех элементов как единой системы.
5. Затраты, связанные со специализированным бурением и заливкой
Хотя система микросвай-зонтиков быстрее других систем поддержки давления, её внедрение требует высокоточного бурового оборудования, систем контролируемого впрыскивания и высококвалифицированного персонала для подземных работ. Эти технические требования увеличивают прямые затраты по сравнению с более простыми методами, такими как металлические фермы или традиционные временные крепи.

Основные факторы, влияющие на стоимость:
• Специализированное оборудование: адаптированные буровые установки, системы топографического наведения и насосы высокого давления для впрыскивания.
• Материалы: перфорированные стальные трубы, манжетные клапаны, модифицированные цементные растворы или герметизирующие составы.
• Квалифицированная рабочая сила: бурильщики и растворщики с опытом подземных работ и контроля критических параметров.
• Дополнительные сроки выполнения работ: Несмотря на более высокую скорость по сравнению с другими методами, система «зонтиков» включает в себя этапы подготовки к проходке, что требует интеграции времени, затрачиваемого на её установку, в общий цикл земляных работ.

Несмотря на более высокую первоначальную стоимость, соотношение затрат и выгод в целом благоприятное, учитывая:
• Снижение риска обрушения.
• Сокращение перерывов в работе из-за геотехнических инцидентов.
• Сокращение необходимости в ремонте или корректирующих работах по стабилизации.
Короче говоря, зонтичная система требует более высоких первоначальных инвестиций, но это компенсируется потенциальной экономией времени строительства, непрерывностью производства и снижением рисков.
Ограничения зонтичной системы микросвай не исключают ее как решение, но требуют тщательного проектирования и строгого исполнения для достижения оптимальных результатов. Сама природа метода, основанного на предварительном армировании поверхности, означает, что его преимущества напрямую зависят от качества бурения, выравнивания и инъектирования, а также от правильной интеграции с остальной частью крепи.
В геотехнически сложных условиях или при высоком давлении воды зонтичная система
следует рассматриваться как часть более широкой системы, включающей дренаж, предварительное инъектирование и дополнительное армирование. Ожидание того, что он будет работать как единственное решение в экстремальных условиях, может привести к перегрузкам конструкции, постоянным протечкам или локальным разрушениям.
С точки зрения управления проектом, экономическая оценка должна выходить за рамки прямых затрат на установку, включая ценность, которую он обеспечивает с точки зрения безопасности, непрерывности эксплуатации и предотвращения повреждений. В большинстве случаев этот комплексный подход более чем оправдывает его применение.
Короче говоря, микросвайный зонт — мощный, но не безошибочный инструмент: его успех зависит от баланса между проектированием, исполнением и дополнительными мерами, а также от способности строительной бригады адаптироваться к реальным грунтовым условиям в процессе строительства.

Первоначальные проектные соображения
Проектирование зонтичной системы микросвай должно отвечать конкретным геотехническим условиям, ожидаемым структурным напряжениям и эксплуатационным ограничениям проекта. Первоначальные параметры определяются на основе геологических исследований, лабораторных испытаний и ретроспективного анализа предыдущего опыта реализации аналогичных проектов. Наиболее значимые критерии включают в себя:
1. Длина микросвай (обычно от 6 до 18 м)
Длина микросвай является одним из важнейших параметров при проектировании зонтичной системы, поскольку определяет её способность к анкеровке в прочном грунте и общую эффективность образуемой ими структурной арки.
• Геотехническое обоснование: Длина должна быть достаточной для проникновения в нестабильную или ослабленную зону грунта и закрепления в слое с достаточной прочностью на сдвиг и модулем деформации. Это гарантирует, что нагрузки, передаваемые зонтичной системой, будут переданы среде, способной их поглощать, без чрезмерной деформации. • Неоднородные условия: В грунтах или массивах с резкими переходами по прочности (например, от рыхлого зернистого материала к умеренно трещиноватым скальным породам) рекомендуется увеличивать длину, чтобы эффективное крепление зависело не от одной точки контакта, а от непрерывного участка в устойчивом материале.
• Риски чрезмерной длины: Большая длина может увеличить изгибающие напряжения в микросвае, затруднить установку из-за накопленных отклонений и увеличить риск потери соосности. Кроме того, это приводит к увеличению расхода материала и времени бурения без пропорционального улучшения конструкции.

Оптимизация: Оптимальный выбор определяется:
• Натурными испытаниями (стандартное проникновение, измерения давления, испытания микросвай под нагрузкой).
• Численным моделированием для оценки деформаций и напряжений на разных длинах.
• Конструктивными факторами, такими как грузоподъемность буровой установки и доступность забоя.

Короче говоря, длина должна обеспечивать баланс между надежностью конструкции, эффективностью строительства и экономической эффективностью, всегда учитывая запас прочности, учитывающий геотехнические неопределенности, выявленные на месте.

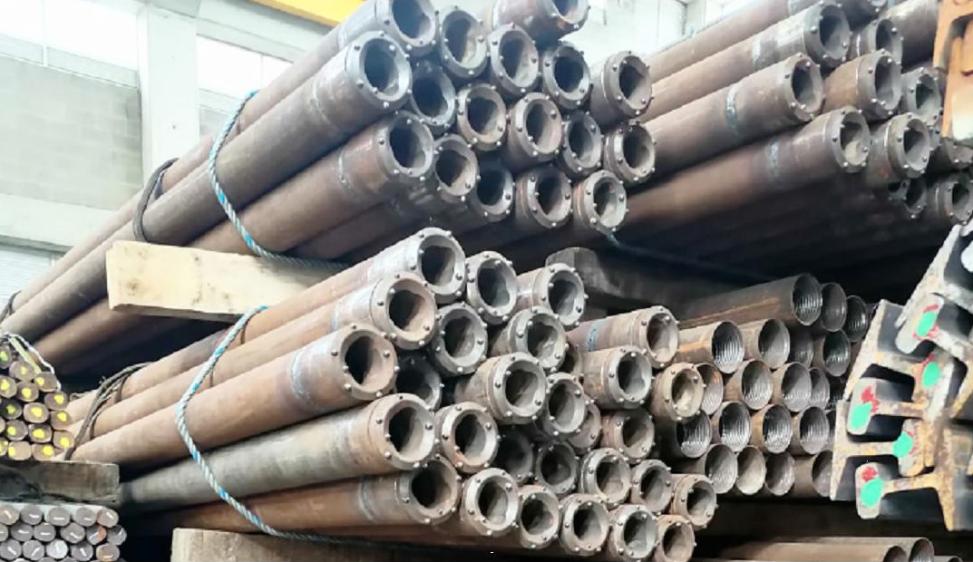

2. Наружный диаметр трубы (обычно от 76 до 140 мм).
Наружный диаметр трубы, из которой изготовлена ??микросвая, в значительной степени определяет ее несущую способность, доступный объем инъекции и взаимодействие с грунтом.
• Влияние конструкции: больший диаметр увеличивает момент инерции и, следовательно, изгибную жесткость, улучшая способность зонта перераспределять нагрузки. Это особенно актуально в грунтах, где ожидаются значительные изгибающие напряжения из-за дифференциальной конвергенции или асимметричных нагрузок. • Влияние на инъектирование: Трубы большего диаметра обеспечивают больший внутренний объем для заливки, что улучшает адгезию и герметизацию контакта грунта с микросваей. Однако для обеспечения достаточного проникновения в грунт требуется более высокое давление инъекции.
• Ограничения при строительстве: В мягких или рыхлых грунтах избыточный диаметр может привести к нарушению структуры массива во время бурения, что приводит к потере локального ограничения и повышению риска обрушения скважины. Напротив, слишком малый диаметр ограничивает жесткость и снижает эффективность инъектирования.
• Оптимальный выбор:
• В рыхлых зернистых или аллювиальных грунтах: предпочтительны промежуточные диаметры (90–110 мм) для минимизации нарушения структуры и обеспечения проникновения.
• В трещиноватых скальных массивах: большие диаметры (до 140 мм) могут использоваться для оптимизации жесткости и надежности крепления.
• В городских условиях с ограниченным пространством: диаметр может зависеть от геометрии забоя и маневренности буровой установки.

В конечном счёте, диаметр трубы должен быть определён как компромисс между структурной прочностью, качеством инъектирования и осуществимостью строительства, с учётом типа грунта, последовательности установки и совместимости с остальной частью опоры.

3. Толщина стенки

Толщина стенки трубы является ключевым параметром, обеспечивающим устойчивость микросваи к механическим нагрузкам, которым она будет подвергаться во время установки и эксплуатации, особенно изгибающим, сдвигающим и осевым сжимающим усилиям.
• Структурная прочность: большая толщина повышает способность трубы противостоять изгибающим моментам и сдвигающим усилиям, снижая риск локального выпучивания или обрушения вследствие смятия во время бурения и продлевая срок службы зонта. Это важно в неоднородных грунтах, где микросвая может частично выдвинуться до того, как грунт уплотнится под действием инъектирования.
• Поведение во время монтажа: трубы недостаточной толщины могут деформироваться или разрушаться во время бурения, особенно в грунтах с твёрдыми включениями или в местах пересечения высокопрочных пластов. Кроме того, малая толщина снижает устойчивость к ударам и вибрациям, создаваемым оборудованием.
• Влияние на долговечность: В средах с высокой влажностью, агрессивной водой или коррозионным потенциалом толщина должна учитывать потерю поперечного сечения из-за коррозии с течением времени. Использование защиты поверхности (оцинкование, эпоксидные покрытия) может позволить уменьшить номинальную толщину без ущерба для срока службы.
• Оптимизация:
• В мягких или однородных грунтах умеренная толщина может использоваться для снижения веса и облегчения транспортировки.
• В трещиноватых скальных массивах или грунтах с гравием и валунами рекомендуется большая толщина для выдерживания ударов и точечных нагрузок.
• В зонах, подверженных риску коррозии, проект должен предусматривать
дополнительный запас толщины или системы катодной защиты.

Иными словами, толщина стенки должна соответствовать не только текущим структурным критериям, но и условиям эксплуатации и долговечности, гарантируя, что микросвая сохранит свою несущую способность на протяжении всего периода, в течение которого зонт выполняет свою функцию.

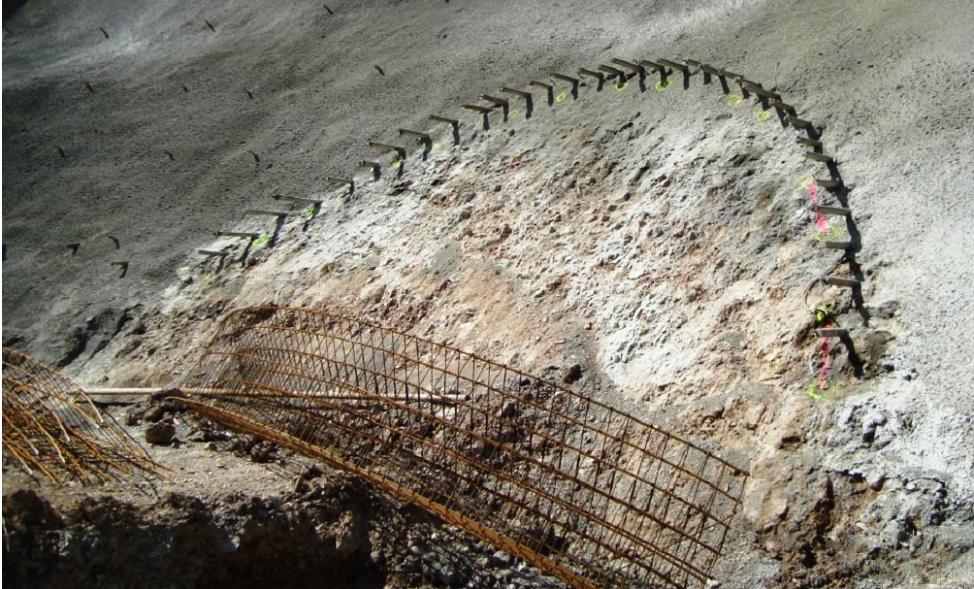

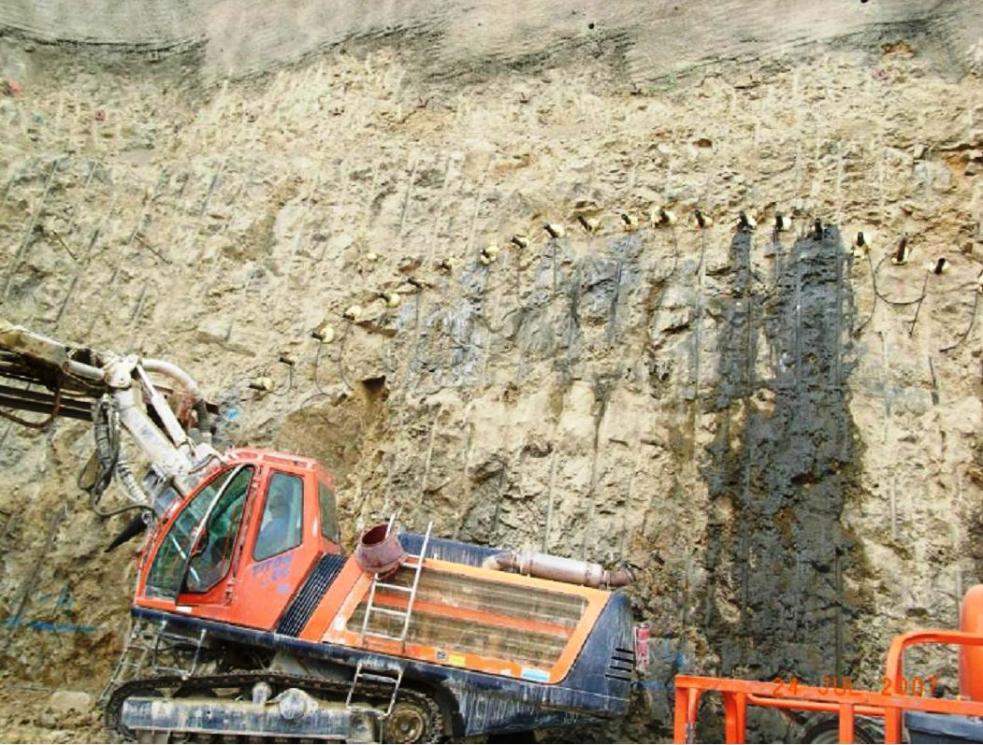

4. Угловое расстояние между микро сваями

(обычно от 10° до 15° раскрытия, что эквивалентно 30–40 см по периметру)
Угловое расстояние между микросваями определяет структурную непрерывность защитной арки, составляющей зонтичную систему, и, следовательно, ее способность перераспределять нагрузки и ограничивать грунт перед выемкой грунта.
• Структурное воздействие: правильное расстояние обеспечивает частичное перекрытие зон воздействия каждой микросваи, создавая
сплошную арку без критических пустот. Чрезмерное расстояние создает теневые зоны, которые могут стать слабыми местами, способствуя локальным деформациям или небольшим обрушениям кровли.
• Связь с типом грунта:
• В мягких или несвязных грунтах рекомендуется минимальное расстояние (10° или ?30 см) для максимального ограничения и уменьшения просачивания.
• В скальных массивах средней и высокой прочности шаг свай может быть увеличен до 15° (?40 см) без ущерба для устойчивости.
• Влияние на конструкцию: Очень узкий шаг увеличивает количество микросвай и, следовательно, время бурения и общую стоимость, не всегда приводя к пропорциональному увеличению устойчивости. Напротив, слишком широкий шаг снижает арочный эффект и требует дополнительного армирования.
• Геометрическая совместимость: Угловой шаг должен быть согласован с радиусом кривизны тоннеля и диаметром вырытого участка, чтобы окончательная геометрия зонта равномерно соответствовала всему верхнему периметру.

Иными словами, оптимальный угловой шаг — это баланс между структурным покрытием, эффективностью строительства и стоимостью, и должен определяться с учетом как геотехнических условий, так и фактической производительности бурения на месте. 5. Наклон относительно горизонтали (обычно от 5° до 15° в зависимости от геотехнических и геометрических условий)
Наклон микросвай относительно горизонтали напрямую влияет на их анкерную способность, структурные характеристики арки и контроль инфильтрации.

Конструктивная основа: Положительный наклон (направленный вперёд) позволяет микросвае глубже проникать в прочный грунт, расположенный перед забоем и над ним, улучшая передачу нагрузки на устойчивые участки. Это увеличивает жёсткость защитной арки и снижает риск выпучивания или локальной деформации.
• Гидравлическое управление: Наклон способствует естественному отводу воды к внешней стороне микросваи во время и после установки, уменьшая внутреннее накопление, которое может создавать локальное давление или коррозию.

В водонасыщенных грунтах такая геометрия может сочетаться с инжекционными клапанами для герметизации любых обнаруженных трещин.

Взаимосвязь с типом грунта

• В мягких и водонасыщенных грунтах рекомендуется использовать более крутые наклоны (10°–15°) для обеспечения лучшей анкеровки и улучшения дренажа.
• В прочных скальных массивах меньшие наклоны (5°–8°)
достаточны для обеспечения структурной устойчивости без неоправданного увеличения глубины бурения. • Строительные ограничения: Чрезмерный наклон может увеличить
трудность бурения, увеличить риск отклонения и потребовать
большего зазора у забоя. Поэтому угол должен быть определен
с учетом маневренности оборудования, высоты зазора в туннеле и
общей проектной длины микросвай.
В конечном счете, оптимальный наклон обеспечивает баланс между анкерной способностью, простотой строительства и контролем утечек, адаптируясь к реальным условиям площадки,
чтобы обеспечить непрерывность и эффективность защитной арки.
6. Класс и прочность стали или композитного материала
Выбор материала микросвай определяет его несущую способность (осевую, изгибную и сдвиговую), жесткость и долговечность в подземных условиях.
• Класс прочности и пластичность: Для конструкционных стальных труб обычно используются марки с fy ? 355–500 МПа (или выше для самопробивных арматур типа SDA, fy ? 500–800 МПа). Достаточная пластичность (относительное удлинение при разрыве) необходима для компенсации дефектов монтажа, микроударов и циклических воздействий (вибраций, контролируемой взрывной обработки).
• Жёсткость и изгибные свойства: определяющий параметр Прочность заготовки
в арке равна EI (модуль упругости ? момент инерции). При одинаковой геометрии стали
с более высоким E не существует (E?200 ГПа для углеродистых сталей), поэтому марка стали/толщина/диаметр определяют эффективную жесткость. Марка стали
влияет на запас пластичности (M_pl) и чувствительность к локальному выпучиванию при внецентренном сжатии.
• Связность и высокая непрерывность: соединения должны обеспечивать прочность элемента на растяжение и изгиб:
• Резьбовые муфты/муфты полной прочности для стержней/труб с резьбой (SDA).
• Нахлестки и/или фланцы на гладких трубах, избегая слабых участков, которые
разрывают арку.
• Сварка только в том случае, если метод обеспечивает непрерывность и не снижает прочность (термическое воздействие).

Совместимость со сверлами и золотниковыми клапанами необходима, если система
разработана для самосверления и инъекции.
• Долговечность и коррозия: Оцените окружающую среду (pH, сульфаты, хлориды, проводимость). Типичные меры:
• Покрытия (оцинкованное, эпоксидное) и толщина жертвенного слоя, если элемент будет эксплуатироваться длительное время.
• Плотные заливки и сплошная герметизация для минимизации попадания кислорода/воды в контактное кольцо.
• В агрессивных средах или при необходимости повторной выемки грунта в будущем
рассмотрите композитные материалы (FRP/GFRP): неферромагнитные, легко режутся, обладают хорошей коррозионной стойкостью,
но имеют более низкий модуль упругости (E) и подвержены хрупкому разрушению, что требует специальной проверки жесткости арки.
• Качество и прослеживаемость: сертификаты литья, контроль размеров,
испытания на растяжение и контроль твердости. Для SDA: проверка крутящего момента/подачи и прочности пары.
Подводя итог, тип материала должен обеспечивать достаточную жесткость арки, непрерывность соединений и долговечность, соответствующие ожидаемому сроку службы предварительной опоры и ее взаимодействию с основной опорой.

7. Способность к заливке и способ обеспечения сцепления с грунтом

Инъекция обеспечивает сцепление грунта с микросваей, улучшение структуры вокруг трубы и гидравлический контроль. Это проектный элемент, а не строительная процедура.
• Цели заливки
Анкеровка (сцепление) вдоль ствола
Консолидация грунтового кольца (повышение кажущегося сцепления и модуля упругости)
Снижение проницаемости (контроль просачивания).
• Материал и реология
• Портландцементные растворы с типичным отношением воды к цементу 0,4–0,6; в очень мелкозернистых грунтах – микроцемент (D50 < 10 мкм) или смеси с микрокремнеземом/антиводепроницаемостью.
• Контроль вязкости (например, воронка Марша, рекомендуемое время 25–35 с),
время схватывания и стабильность для предотвращения сегрегации/засорения клапанов. • Способ закачки
• Манжета + двойная пробка для сегментированной закачки (портландцемент или микроцемент) с контролем сечения.
• Первично-вторичная (повторная закачка), если начальный отбор низкий или требуется больший радиус воздействия.
• Критерии отбраковки: стабилизация давления на целевом значении при приеме < 5–10 л/мин в течение 1–3 мин (рекомендуется, корректируется в зависимости от проекта/места проведения работ).
• Давление закачки (рекомендуется, корректируется в зависимости от места проведения работ)
• Связные грунты с низкой проницаемостью: низкие давления для предотвращения гидроразрыва (?0,5–1,0 МПа).
• Плотные пески/гравий или трещиноватые породы: 1–3 МПа; в секциях с клапанами и хорошим ограничением давления, более высокие пики в определённые моменты времени, постоянно отслеживая возврат и возможное поднятие грунта/поверхности.
Рабочее правило: достаточное давление для проникновения без повреждения (трубопровод, подъём, промывка мелких фракций).

• Контроль качества и регистрация (QA/QC): Прослеживаемость по скважинам: зависимость давления, расхода и объема от времени, температуры окружающей среды, партии цемента, закачанного участка, инцидентов/возвратов. Кривые закачки полезны для выявления утечек, коротких замыканий или закупорок.
• Испытания и верификация
• Проницаемость (тест Люжеона/пакера) до/после для количественной оценки улучшения гидравлических свойств.
• Локальные испытания на выдергивание (по возможности) или репрезентативные испытания под нагрузкой на двух сваях.
• Контрольные скважины/испытания в высококритических конструкциях.
• Риски, требующие управления: гидроразрыв пласта, прокладка труб, неконтролируемый возврат в туннель/на поверхность, блокировка клапанов, засорение из-за неправильно приготовленного раствора. Снижение рисков включает в себя регулировку давления/расхода, реологии и последовательности (закачка сначала в критические области, чередуя скважины для предотвращения дестабилизации забоя). Короче говоря, для эффективного инъектирования требуются подбор состава смеси, сегментированный метод, контролируемое давление и строгий контроль качества. Это позволяет свести воедино расчеты и фактическое поведение зонта на месте.
Проектирование зонта из микросвай — это прикладная инженерная задача, где теория и практика должны точно совпадать. Каждый параметр — длина, диаметр, толщина, шаг, наклон, материал и инъектирование — определяется не изолированно, а как часть целостной системы, эффективность которой зависит от согласованности всех ее элементов.
В этом смысле проектирование не должно основываться исключительно на таблицах типовых значений или «предыдущем опыте», а должно учитывать актуальные геотехнические данные, численное моделирование и обратную связь с объекта. Успешность зонта определяется как его способностью предотвращать обрушение и контролировать деформации, так и его адаптивностью к изменяющимся условиям во время выемки грунта. С рефлексивной точки зрения, хорошее проектирование зонта предполагает предвидение и
гибкость:
• Предвидение, поскольку каждая установленная микросвая – это превентивная инвестиция
против рисков, которые, если они материализуются, могут увеличить затраты и время.
• Гибкость, поскольку реальные условия строительства почти всегда требуют
корректировки длины, наклона или последовательности инъекций в зависимости от особенностей рельефа местности.
В конечном счёте, хорошо спроектированный зонт – это не самый прочный или дорогой, а тот, который сочетает в себе безопасность, эффективность и конструктивную жизнеспособность, минимизируя
неопределённости и обеспечивая бесперебойный ход земляных работ. Проект – это
план, но истинная проверка происходит в полевых условиях: в том, как этот проект отвечает реальности и день за днём защищает целостность проекта и тех, кто его реализует.

Совместимость с другими методами

При проектировании и выполнении подземных горных работ микросвайный зонт является высокоэффективным элементом предварительной поддержки, но его полный потенциал раскрывается при интеграции в смешанную строительную систему.
Опыт строительства тоннелей и галерей показывает, что устойчивость поверхности и контура выработки зависит не от одного метода, а от стратегического сочетания решений, которые взаимодополняюще воздействуют на массив и его окружение.
Выбор соответствующих методов зависит от таких переменных, как:
• Геотехнические условия: сцепление, проницаемость, наличие трещин, прочность на сжатие.
• Конструкционные напряжения: постоянные нагрузки, перегрузки и динамические напряжения.
• Окружающая среда на площадке: близость к зданиям, критически важной инфраструктуре или зонам повышенной экологической уязвимости.
Применение комплексного подхода не только повышает несущую способность и контроль деформаций, но и улучшает гидроизоляцию и снижает риски при проведении земляных работ, обеспечивая более безопасный и эффективный процесс.

1. Предварительное инъектирование для снижения проницаемости
Предварительное инъектирование — это профилактический метод, направленный на улучшение
гидравлических и механических условий грунта перед выемкой грунта и установкой микросвайного зонта. Он в основном применяется в массивах с
высокой проницаемостью или наличием воды под давлением, где риск
сифонирования, уноса мелких частиц или инфильтрации значителен.
• Цель: снизить коэффициент проницаемости окружающего массива,
герметизируя трещины, поры и полости, чтобы поверхность выемки грунта
находилася в более контролируемых условиях. Это снижение проницаемости
также способствует эффективности зонта, гарантируя, что закачиваемый в микросваи раствор останется в непосредственной близости от грунта, не
увлекаясь им.
• Применение: Вокруг забоя котлована бурятся веерообразные скважины, через которые в зависимости от рельефа местности под давлением впрыскивается цементный раствор, микроцемент или химические смеси (силикаты, смолы). В результате создается непроницаемый барьер, окружающий будущий участок тоннеля, действующий как «предварительная облицовка», контролирующая водоотток и укрепляющая структуру массива.
• Преимущества:
• Снижает или полностью исключает попадание воды во время выемки грунта.
• Улучшает адгезию и фиксацию раствора микросвай, увеличивая его несущую способность.
• Предотвращает сифонирование и внутреннюю эрозию, которые могут нарушить устойчивость забоя.
• Снижает деформации поверхности, что крайне важно в городской среде или под чувствительными объектами инфраструктуры.
• Рекомендации. Предварительное инъектирование рекомендуется в:
• Массивах с высокой проницаемостью (k > 10?? м/с).
• Выемках ниже уровня грунтовых вод или при значительном гидростатическом давлении.
• Участки с открытыми трещинами или обломочными отложениями, которые могут стать предпочтительными путями фильтрации.
Технические соображения: Успех предварительной инъекции во многом зависит от контроля давления, расхода и объема закачиваемой жидкости, а также от правильного выбора инъектируемого материала. Неправильно спроектированная инъекция может быть не только неэффективной, но и создавать избыточное давление, дестабилизирующее грунт. Поэтому этот метод должен быть частью комплексного плана обработки массива, всегда сопровождаемого испытаниями на проницаемость до и после вмешательства.

2. Металлические фермы и рамы

Металлические фермы и рамы являются классическим элементом опоры при подземных работах, особенно в условиях, когда качество горного массива недостаточно для поддержания устойчивости исключительно с помощью методов предварительной крепи. Их установка вместе с микросвайными зонтами усиливает эффект ограничения и позволяет контролировать деформации как на гребне, так и на фронтонах.
• Цель: Обеспечить немедленную структурную жесткость периметра выработки, поглощая и перераспределяя силы от массы в точки с большим сопротивлением. Они действуют как прочный каркас, сдерживающий и ограничивающий смещения секции тоннеля.
• Применение. Металлические фермы устанавливаются со стандартными профилями,
обычно:
• HEB (высокоинерционный, подходит для больших нагрузок).
• IPN (облегченный профиль, используется на небольших участках или для точечного армирования).
• Фасонные профили (специальные конструкции, адаптированные к нестандартным геометрическим формам). Эти фермы устанавливаются на определенных продольных расстояниях (обычно 1–1,5 м) по контуру котлована и закрепляются торкрет-бетоном, а в некоторых случаях — металлической сеткой.

Преимущества:

• Они повышают жесткость основной опоры, дополняя функцию микросвайного зонтика.
• Они способствуют эффекту арки зонтика, распределяя напряжения
по торцам замкового камня и фронтона.
• Они уменьшают деформации в котлованах большого сечения, предотвращая чрезмерное схождение.
• Они облегчают интеграцию с другими элементами опоры (торкрет-бетоном и анкерным креплением).
• Рекомендации:
• Они необходимы, когда массив имеет низкий RMR (<40), что указывает на очень низкое геомеханическое качество грунта.
• Они также рекомендуются для больших сечений, требующих большей ограничивающей способности.
• Их конструкция должна предусматривать прочные соединения и качественные сварные швы, избегая разрывов, которые снижают прочность конструкции.
Практическое размышление: Микросвайный зонтик обеспечивает поддержку лицевой поверхности и замкового камня, но не всегда контролирует боковые деформации. В этих случаях включение
металлических ферм создает замкнутую систему ограничения, способную выдерживать общие напряжения котлована. Такое сочетание обеспечивает лучший контроль деформаций и более равномерное распределение нагрузок, что повышает безопасность и долговечность крепи.
3. Армированный торкрет-бетон
Армированный торкрет-бетон является важнейшим элементом первичной крепи
в туннелях и галереях. Он наносится сразу после выемки грунта и выполняет
двойную функцию: удерживает массив и создает начальный слой жесткости, который в сочетании с микросвайным зонтом стабилизирует как забой, так и периметр выемки.
• Цель: Обеспечить сплошное и прочное покрытие
поверхности туннеля, предотвращая обрушение поверхности и контролируя начальные деформации. Он действует как мгновенная защита грунта, снижая подверженность массива процессам релаксации и просачивания.
• Применение:
• Бетон наносится мокрым или сухим способом, дозировка подбирается в соответствии с требованиями проекта.
• Ускорители схватывания используются для обеспечения мгновенного сцепления и быстрого продвижения работ.

Армирование может осуществляться:
• Металлическими волокнами (повышают прочность и предотвращают растрескивание).
• Электросварной сеткой (повышают поверхностную прочность и прочность на разрыв).
• Сочетанием обеих систем в случаях экстремальных нагрузок.
• Преимущества:
• Интегрирует и соединяет зонт микросваи с остальной частью опоры, создавая прочную систему.
• Увеличивает общую несущую способность и контролирует схождение контуров.
• Снижает утечки за счет герметизации лицевой поверхности и фронтонов.
• Защищает массив от химических или эрозионных изменений.
• Рекомендации:
• Армирование следует проводить сразу после выемки грунта, особенно в нестабильных или влажных грунтах.
• Типичная толщина варьируется от 10 до 25 см в зависимости от сечения туннеля и качества грунта.
• Рекомендуется проводить испытания на прочность на месте (с использованием испытательных пластин и кернов) для проверки качества набрызгиваемого торкрет-бетона. Практические размышления: Одного торкретирования может быть недостаточно для стабилизации низкокачественных массивов, но в сочетании с зонтом из микросвай он становится ключевым компонентом стратегии композитной поддержки. В то время как зонт контролирует поверхность и создает эффект арки, торкретирование замыкает систему, уменьшая деформации и обеспечивая структурную целостность котлована. Поэтому их немедленное применение является решающим фактором безопасности проекта.
4. Систематические арматурные болты
Арматурные болты являются основополагающим средством для повышения несущей способности массива и обеспечения активного участия грунта в обеспечении опоры. Их установка в сочетании с зонтом из микросвай позволяет стабилизировать критические зоны и обеспечивает структурную целостность котлована.
• Цель: повысить внутреннюю связность массива и усилить слабые места, чтобы грунт функционировал как единый монолитный блок, а не как совокупность фрагментов, подверженных обрушению. • Применение:
• В фронтонах, замковых камнях и вырытых границах устанавливаются сплошные стержни или саморезы.

• Расположение обычно радиальное или систематическое, с шагом от 1,5 до 2,5 м в зависимости от конструкции.
• Анкеры закрепляются путем инъекции цементного раствора или смоляных картриджей, что обеспечивает сцепление и прочность по всей длине скважины.
• Преимущества:
• Они повышают общую устойчивость массива, закрепляя нестабильные блоки и
уменьшая дифференциальные перемещения.
• Они ограничивают деформации фронтонов и замковых камней, предотвращая чрезмерное
закрытие сечения.
• Они действуют как дополнение к зонту, который в первую очередь защищает
верхнюю и лицевую части.
• Они облегчают интеграцию с набрызгиваемым торкретбетоном, улучшая ограничивающую способность всей конструкции.
• Рекомендации:
• Незаменимы в неоднородных или сильнотрещиноватых грунтах, где имеются четко выраженные плоскости ослабления.
• Для достижения настоящего структурного эффекта рекомендуется применять систематическое, а не только специфическое расположение.
• В условиях высоких нагрузок или нарушенного состояния горных пород предпочтительны самонарезающие анкеры, поскольку они обеспечивают непрерывность и облегчают инъектирование во время установки.
Практические рекомендации: В то время как микросвайный зонт в первую очередь контролирует устойчивость замкового камня и поверхности, арматурные анкеры обеспечивают внутреннее ограничение и контроль локальных деформаций по всему периметру. Такое сочетание создает надежную и эффективную систему поддержки, в которой грунт перестает быть фактором риска и становится конструктивным союзником тоннеля.
Анализ совместимости микросвайного зонта с другими методами поддержки показывает, что его истинная ценность заключается не только в его индивидуальных возможностях, но и в синергии, которую он создает при интеграции в смешанную строительную систему. Каждый дополнительный метод играет определенную роль: предварительное инъектирование снижает проницаемость и контролирует водопроницаемость; металлические фермы и каркасы обеспечивают мгновенную жесткость конструкции; армированный торкрет-бетон герметизирует и ограничивает периметр вырытой ямы; а арматурные анкеры повышают внутреннюю связность массива.

Такое стратегическое сочетание позволяет зонту выступать не только в качестве предварительной опоры для замкового камня и поверхности, но и в качестве части комплексного механизма обеспечения устойчивости, который перераспределяет нагрузки, контролирует деформации и значительно повышает безопасность земляных работ.
В конечном счёте, зонт из микро свай следует рассматривать как инструмент в рамках более крупной системы геотехнического управления, в которой прогнозирование, адаптация и интеграция технологий играют ключевую роль в решении задач, возникающих в условиях сложного рельефа и требовательных городских условий. Успех его использования зависит как от правильного проектирования, так и от способности инженера грамотно комбинировать его с другими решениями, обеспечивая тем самым более безопасные, эффективные и устойчивые земляные работы.

Применение системы в различных типах грунтов

Микро свайный зонт — это высокоуниверсальный метод предварительной поддержки, способный адаптироваться к широкому диапазону геотехнических условий. Его выбор зависит не от одного критерия, а от ожидаемого поведения грунта и структурных и строительных требований проекта.
Каждый тип грунта или скального массива представляет особые проблемы, которые напрямую влияют на устойчивость вырытой поверхности и контура: от потери сцепления в мягких глинах до риска сифонирования в зернистых грунтах или сложности контроля давления воды в водонасыщенных массивах. Правильно спроектированный зонт действует как временный защитный купол, перераспределяя нагрузки и создавая безопасные условия, позволяющие продолжать выемку грунта до установки окончательной опоры. Поэтому практическое применение этого метода требует корректировки ключевых параметров,
таких как диаметр, длина, толщина микро свай и их угловое расположение, в зависимости от несущей способности грунта, геометрии сечения и наличия грунтовых вод.

В этом контексте выделяется несколько типичных ситуаций, в которых зонт особенно полезен: трещиноватые или изменённые породы, мягкие связные грунты, рыхлые зернистые или насыпные грунты, а также участки, подверженные высокому давлению воды.
Трещиноватые или изменённые породы
Трещиноватые или изменённые скальные массивы представляют собой один из наиболее распространённых сценариев при подземных выработках. Хотя порода сохраняет часть своей прочности, наличие открытых разрывов, плоскостей ослабления и процессов выветривания значительно снижает её способность к самоподдерживанию во время выемки грунта.
• Функция зонта в данном контексте: зонт из микросвай действует как временное армирование, ограничивающее подвижность скальных блоков, обеспечивая общую связность массива до установки окончательной опоры. Создавая структурную арку в области замкового камня и поверхности, трещины не превращаются в пути обрушения. • Рекомендуемые геомеханические условия: Данный тип применения
особенно эффективен в массивах со средним RMR (40–60), где:
• Порода сохраняет среднюю прочность на сжатие.
• Открытые трещины и разрывы снижают локальную устойчивость.
• Требуется немедленное укрепление для предотвращения локальных обрушений.
• Рекомендации по проектированию: В этом случае рекомендуется лёгкий или средний зонтичный вариант с микросваями:
• Наружный диаметр: 76–102 мм.
• Типичная длина: 8–12 м.
• Угловое расстояние: 25–35 см в гребне.
• Рекомендуемые дополнения: Использование зонта в трещиноватых породах часто сопровождается:
• Арматурными болтами для стабилизации блоков между разрывами.
• Армированным торкрет-бетоном, который действует как непосредственный ограничительный слой. В трещиноватых или изменённых породах микросвайный зонт не восполняет утраченную прочность горного массива, а лишь обеспечивает время и условия, необходимые для установки первичной и окончательной крепи в безопасных условиях. Таким образом, это превентивный метод, снижающий риски, связанные с внезапными обвалами, и уменьшающий начальные деформации.

Мягкие связные грунты (глины и илы)

Мягкие связные грунты, такие как слабоконсолидированные глины и пластичные илы, представляют собой весьма проблемную область применения при подземной разработке из-за их низкой прочности на сдвиг и выраженной склонности к пластической деформации. В таких массивах выемка грунта без опоры давлением приводит к прогрессирующей просадке забоя и чрезмерной конвергенции в сечении тоннеля.
• Роль зонта в данном контексте: Зонт из микросвай обеспечивает непосредственную поддержку, ограничивая деформации забоя, предотвращая затекание мягкого грунта в вырытую полость. В то же время он позволяет более эффективно контролировать радиальную конвергенцию, поддерживая равновесие до нанесения торкрет-бетона и установки арматурных анкеров.
• Рекомендуемые геомеханические условия:
• Грунты с низкой связностью (c < 25 кПа).
• Грунты со средним или высоким индексом пластичности (PI > 15%), склонные к медленной деформации. • Выемка грунта при значительных пригрузках, где риск проседания поверхности возрастает.
• Рекомендации по проектированию: Для таких грунтов рекомендуется использовать лёгкий зонт с микросваями:
• Наружный диаметр: 76–90 мм.
• Типичная длина: 6–10 м.
• Угловое расстояние: 25–30 см, закрывающее верхний свод.
• Толщина стенки: 4–6 мм, достаточная для сопротивления умеренным изгибающим напряжениям.
• Рекомендуемые дополнения:
• Армированный торкрет-бетон, наносимый немедленно для герметизации поверхности и ограничения пластичности поверхности.
• Короткие арматурные болты для стабилизации ослабленных участков.
• Контроль влажности массива, поскольку колебания влажности могут существенно влиять на прочность.

В мягких связных грунтах зонт из микросвай позволяет сэкономить время на возведение конструкции и контролировать пластическую деформацию, которая в противном случае поставила бы под угрозу как безопасность проекта, так и безопасность поверхностных конструкций. Ее эффективность зависит от немедленного применения первичной поддержки и строгого контроля деформаций посредством геотехнического мониторинга.

Сыпучие зернистые грунты или насыпи

Сыпучие зернистые грунты, такие как несцементированные пески, гравий и неконтролируемые антропогенные насыпи, представляют собой одну из самых сложных сред для подземных горных работ. Их низкая связность и лёгкость перемещения зерен под действием давления делают их чрезвычайно подверженными сифонированию и мелкодисперсному уносу, особенно при наличии грунтовых вод.
• Роль зонта в данном контексте: Зонт микросваи действует как структурный каркас, ограничивающий попадание зернистого материала к забою. В сочетании с инъекцией цементного или микроцементного раствора он образует своего рода «фильтрующую крышку», которая улучшает внутреннее сцепление массива и снижает его проницаемость, увеличивая временную самоподдерживающуюся способность выемки.
• Рекомендуемые геотехнические условия:
• Грунты с высоким коэффициентом проницаемости (k > 10?? м/с).
• Наличие грунтовых вод с риском сифонирования. • Земляные работы в городских условиях с неоднородной насыпью и сложным прогнозированием поведения грунта.
• Пример конструкции: В данном типе грунта требуется массивный зонт с микросваями
со следующими параметрами:
• Наружный диаметр: 102–114 мм.
• Типичная длина: 10–15 м.
• Угловое расстояние: 20–30 см для обеспечения более плотной арки и большей герметичности.
• Боковые перфорации с клапанами для равномерного закачивания раствора вдоль трубы.
• Рекомендуемые дополнения:
• Инъекции для укрепления до и во время установки зонта для улучшения сцепления.
• Использование затворов для контроля давления и направления раствора, предотвращая потери в массиве.
• Постоянный гидрогеологический мониторинг, поскольку колебания уровня грунтовых вод могут влиять на устойчивость.

В рыхлых или насыпных зернистых грунтах зонт из микросвай эффективен только в сочетании с контролируемым закачиванием раствора, поскольку без естественного сцепления массив не обладает достаточной прочностью. Его успех заключается в снижении проницаемости, герметизации пустот и создании искусственной арки стабильности, позволяющей продвигаться вперед без риска обрушения или подтопления.

Зоны высокого давления воды

Подземная проходка в условиях высокого гидростатического давления является одним из наиболее критических сценариев в строительстве тоннелей. Внезапное поступление воды в забой может привести к таким явлениям, как сифонирование, выпадение мелкодисперсных частиц и внутренняя эрозия, что ставит под угрозу не только локальную устойчивость, но и общую безопасность проекта.
• Роль зонта в данном контексте: Зонт из микросвай создает структурный и частично непроницаемый барьер, который уменьшает поступление воды в забой и стабилизирует ядро ??выработки. В сочетании с предварительной инъекцией цементного раствора и клапанными уплотнениями он создает контролируемую среду, минимизирующую гидравлический поток в полость.
• Типичные гидрогеологические условия:
• Проведение выработок ниже высокого уровня грунтовых вод.
• Наличие напорных или полунапорных водоносных горизонтов.
• Массивы с высокой и очень высокой проницаемостью (k > 10?? м/с).
• Городские или прилегающие к водоразделам условия, где осадки должны быть минимальными. • Рекомендации по проектированию:

 Для этих условий рекомендуется использовать тяжёлый, высокопрочный зонт с микросваями:
• Наружный диаметр: 114–140 мм.
• Типичная длина: 12–18 м.
• Угловой шаг: 20–30 см, с плотным расположением в замковом камне.
• Толщина стенки: ? 8 мм для сопротивления внешнему давлению и изгибающим напряжениям.
• Рекомендуемые дополнения:
• Предварительное инъектирование перед установкой зонта с помощью микроцементных растворов или химических смесей.
• Клапанные заглушки в микросваях для выполнения распределённых инъекций и герметизации отдельных проницаемых зон.
• Контроль давления воды в режиме реального времени с помощью пьезометров для оценки эффективности инъекций и предотвращения утечек.
• Немедленное армирование торкрет-бетона для консолидации вырытого свода и
предотвращения локальных утечек. В районах с высоким давлением воды микросвайный зонт следует рассматривать как часть комплексной гидротехнической стратегии, в которой предварительное инъектирование, контролируемая гидроизоляция и немедленное укрепление работают вместе. Правильное применение превращает высокорисковую среду в безопасный и стабильный фронт, где можно безопасно продвигаться вперед с контролируемыми деформациями.

Вдумчивое заключение

Анализ различных условий применения микросвайного зонта показывает, что его эффективность заключается не только в установке набора труб в ядре туннеля, но и в разумной адаптации его проектных параметров к характеру местности. Каждый геотехнический контекст ставит особые задачи: трещинообразование в скальных породах, пластическая деформация в глинах, просачивание в сыпучих грунтах или проникновение воды под давлением. Во всех этих случаях зонт выполняет функцию универсального ресурса, обеспечивающего условия времени и стабильности, позволяя безопасно продвигаться вперед до установки окончательной опоры.
Однако его эффективность зависит от правильного понимания массы. Неправильное проектирование, будь то избыточное или недостаточное, может привести к неоправданным затратам или, что еще хуже, к сбоям, которые ставят под угрозу проект. Поэтому предварительная характеристика грунта и определение таких параметров, как диаметр, длина, толщина и шаг, имеют решающее значение для достижения баланса между безопасностью, скоростью строительства и экономической эффективностью. В конечном счёте, микросвайный зонт должен рассматриваться как гибкий инструмент в рамках комплексной стратегии поддержки, где его можно комбинировать с дополнительными технологиями в соответствии с требованиями окружающей среды. Это не просто стандартное решение, это технология, требующая инженерного анализа, постоянного мониторинга и адаптируемости – факторов, которые отличают безопасную и эффективную выемку грунта от проекта, подверженного неоправданным рискам.

Детальное исследование микросвайного зонта показывает, что это не только метод укрепления, но и стратегия управления геотехническими рисками при подземных работах. В этой статье мы рассмотрели, как эта система адаптируется к различным условиям: трещиноватым породам, связным грунтам, сыпучим грунтам и условиям высокого давления воды, а также как её эффективность зависит от точного проектирования, тщательного исполнения и грамотной интеграции с другими строительными технологиями.

1. Техническое видение: Зонт функционирует как перевёрнутая структурная арка, которая перераспределяет напряжения и контролирует деформации на поверхности котлована. Его успех заключается не только в «поддержании» грунта, но и в создании временного запаса прочности, позволяющего применять первичную и окончательную поддержку в более стабильных условиях.

Истинный вклад этого метода заключается в том, что он превращает слабый грунт в единую систему, где твёрдые материалы и опора работают вместе. На практике зонт преобразует потенциально нестабильную среду в управляемое пространство, в котором можно безопасно двигаться. 2. Практическое видение
Для строительной площадки микросвайный зонт означает:
• Повышение безопасности труда за счёт снижения риска оползней и обрушений.
• Лучший контроль осадки, особенно в экологически уязвимых городских районах.
• Оптимизацию последовательности строительства за счёт увеличения времени строительства без постоянного прерывания работы опор.
Однако это также влечет за собой логистические сложности: требуется специализированное оборудование, строгий контроль отклонений и давления инъекции, а также планирование с учётом темпов земляных работ.
3. Академическое видение. Студентам инженерных специальностей микросвайный зонт предлагает несколько ключевых уроков:
• Механику грунтов и горных пород следует рассматривать не как изолированную теорию, а как основу, обосновывающую каждое проектное решение.
• Геотехническое проектирование — это не жёсткий расчёт, а скорее упражнение в
интерпретации и адаптации к реальным условиям, часто отличающимся
от предполагаемых в проекте.

• Интеграция методов (торкретирование, анкеры, фермы, предварительное инъектирование)
показывает, что современное инженерное дело строится на гибридных системах,
где синергия между методами так же важна, как и каждый метод сам по себе.
• Контрольно-измерительные приборы и мониторинг являются неотъемлемой частью подземного строительства:
без надежных данных любой проект остается лишь гипотезой.
4. Критический взгляд: Несмотря на высокую эффективность микросвайного зонта, он не лишен
ограничений. Его избыточный размер может привести к неоправданным затратам и увеличению сроков, в то время как недостаточный размер может поставить под угрозу безопасность всего проекта. Это подтверждает идею о том, что в геотехнике нет универсальных решений, а есть лишь решения, адаптированные к каждому конкретному контексту.
Будущее этой технологии указывает на:
• Более широкое использование альтернативных материалов, таких как стекловолокно, которые облегчают взаимодействие с тоннелепроходческими машинами.
• Достижения в технологии инъектирования для улучшения гидроизоляции и консолидации грунта.
• Интеграция с трехмерным численным моделированием, что позволяет более точно прогнозировать поведение массива и опор.
Микросвайный зонт учит, что подземное строительство — это не только рытье туннелей, но и умение справляться с неопределенностью, возникающей при работе в столь изменчивых условиях, как естественный рельеф. Для студента или специалиста, проходящего обучение, освоение этой техники означает понимание важности профилактики, прогнозирования и гибкости в проектировании.
Самый ценный опыт обучения — это понимание того, что каждая выемка грунта — это полноценная лаборатория, где теория, опыт и инженерные решения проверяются в изменяющихся условиях. Инженер, научившийся сочетать эти три элемента, будет готов не только применять микросвайный зонт, но и успешно решать самые сложные задачи современного подземного строительства.
