Технология микротоннелирования при строительстве подземных сооружений и прокладке коммуникаций закрытым способом

Бестраншейная технология строительства подземных выработок (подземных инженерных коммуникаций) с применением микротоннелепроходческих комплексов (МТПК) может осуществляться в породах различной крепости, в том числе при смешанном забое и появлении в грунтовом массиве по трассе, проходки крупнообломочных включений, а также валунов, гальки и щебня. Эта технология является наиболее эффективной в песчаных, в том числе водонасыщенных, фунтах (глинах, суглинках и супесях).
Такая технология наиболее эффективна при строительстве подземных коммуникаций в условиях плотной городской застройки, автомобильных и железных дорог, существующих коммуникаций, подводных преград и других подземных и наземных препятствий.

Целесообразность бестраншейной технологии производства работ связывают обычно только с необходимостью сохранения поверхностного ландшафта и совсем не учитывают, что эта технология позволяет «разгрузить» подземное пространство вблизи дневной поверхности, а также не учитывают зачастую фактор удорожания производства земляных работ в зимний период времени.
Постоянно растущие объемы подземного строительства (подземных коммуникаций) вынуждают специалистов искать и применять более современные технологии и, в частности, использовать для этих целей микротоннелепроходческие комплексы, установки направленного горизонтального бурения и установки управляемого прокола. Эти технологии позволяют значительно повысить темпы и качество строительства подземных сооружений, но, как показывает практика, строительные организации порой не в силах обоснованно выбрать оборудование и технологию с учетом конкретных условий строительства и обеспечить эффективное безаварийное производство таких работ.

Имеющаяся информация по использованию современных проходческих комплексов разрозненная и не позволяет полностью раскрыть их потенциал. Коллективом ученых, производственников, работников проектных и научно-исследовательских организаций разработано настоящее Руководство, в которое вошла техническая информация о самых передовых в мире технологиях, используемой технике, сопутствующих материалах, охране окружающей среды и технике безопасности при производстве работ.

Термины и определения

МИКРОТОННЕЛИРОВАНИЕ - Процесс строительства подземного сооружения круглой формы поперечного сечения с диаметром от 200 до 2000 мм с использованием управляемых установок без присутствия людей в забое. Приставка «микро» в классическом определении означает «малый».

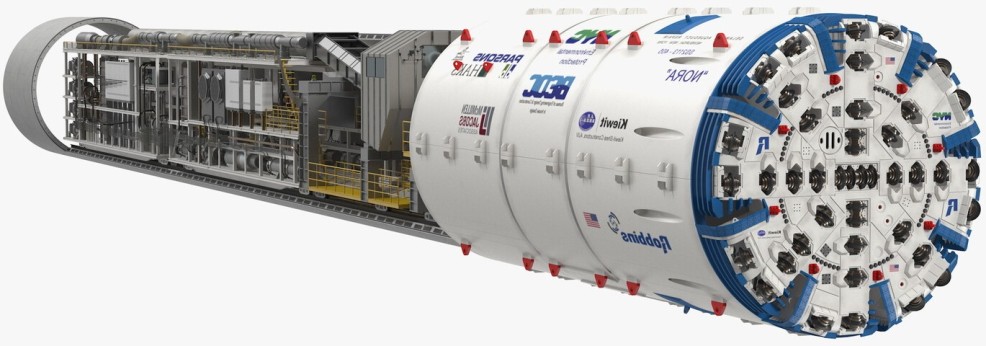

МИКРОТОНЕЛЕПРОХОДЧЕСКИЙ КОМПЛЕКС (МТПК) - Комплект оборудования, предназначенный для строительства подземных сооружений с использованием управляемой в автоматическим режиме проходческой машины. В состав МТПК входят: управляемая проходческая машина с рабочим органом, как правило, роторного типа, комплект оборудования для пригруза в зоне забоя и удаления фунта из него, оборудование для подачи бентонитового раствора за оболочку МТПК, силовая

Основными факторами, влияющими на выбор типа МТПК и технологии строительства подземной выработки, являются: диаметр и длина выработки (трубопровода); физико-механические и гидро-геологические свойства вмещающих пород (грунтов); назначение и техническое состояние подземных зданий и сооружений, находящихся по трассе строительства, время года и климатические условия; экономическая целесообразность использования принятого МТПК (при наличии нескольких вариантов); требования эксплуатации подземного сооружения.

Очередность и технология производства работ по строительству подземной выработки (выработок) должны быть взаимно увязаны с работами по строительству инженерных коммуникаций в целом как вновь прокладываемых, так и существующих, со строительством подземных дорог и другими работами.
Работы по строительству подземных выработок (прокладке подземных инженерных коммуникаций), а также устройство монтажных (стартовых) и демонтажных (приемных) шахт и котлованов без проектов производства работ запрещаются.

Расстояние между приемными шахтами принимаются исходя из технических возможностей МТПК, горно- и гидро-геологических свойств вмещающего массива, требований заказчика.

Все используемое в строительстве на объекте оборудование (машины, установки и т.д.) должно иметь инструкцию по уходу и эксплуатации, должно быть сертифицировано и испытано с указанием срока следующего испытания.

Строительная организация, ведущая бестраншейную технологию производства работ, обязана на каждом объекте вести специальный журнал

Технология наиболее рациональна для условий строительства и реконструкции трубопроводов:
при прокладке протяженных участков под территорией с плотной городской застройкой или в условиях с большим насыщением подземного пространства действующими коммуникациями;
при прокладке относительно коротких трубопроводов под железнодорожными путями сообщения, автотрассами, водными и другими преградами;
при прокладке под территориями, являющимися памятниками архитектуры или охраняемыми в части недопущения изменения их сложившегося облика даже на период прокладки коммуникаций открытым способом (парки, площади и т.д.).

МТПК могут применяться для устройства сводов из труб в качестве временной и постоянной крепи при строительстве тоннелей под различными подземными сооружениями.

Во время производства работ при строительстве подземной выработки под зданиями и сооружениями, железнодорожными путями и автомобильными трассами, а также на участках грунтов с особыми свойствами (насыпные, мерзлые грунты) и в период осенне-весенних паводков необходимо осуществлять постоянный контроль их состояния и осадков земной поверхности.
