Режущий орган в микротоннелирование

Режущий орган в микротоннелирование

Рабочая часть режущей головки в передней части машины имеет две задачи:
a) Выемка грунта при вращающемся инструменте во время проходки
b) Кондиционирование грунта с помощью лопастей мешалки, закрепленных на тыльной стороне. Она состоит из стальной основы, которая снабжена различными инструментами выемки (диски, окорочные ножи, ковши, центральные резцы). Режущая головка может снимать материал с забоя, вращаясь в обеих направлениях.

чертёж Режущий орган в микротоннелирование

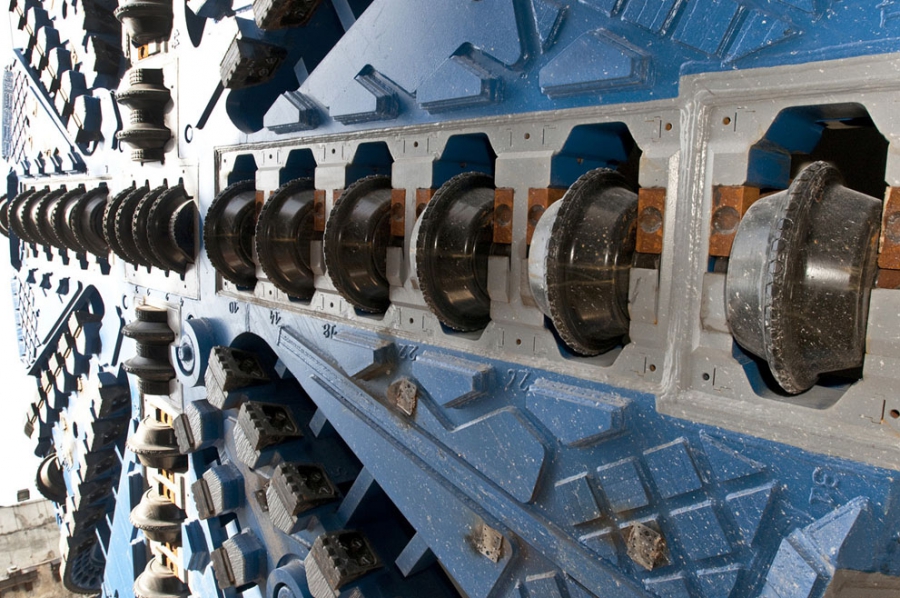

Диски, которые приводятся во вращение вследствие давления прижима к породе и поворота режущей головки, разрушают твердую горную породу. Под действием местной чрезмерной нагрузки в породе возникает высокое напряжение растяжения, которое вызывает откол материала породы из поверхности забоя. Диски установлены в так называемых дисковых коробках и доступны для замены из камеры выемки. Окорочные ножи вырабатывают связный и несвязный материал грунта путем рыхления, шабрения или царапанья. Они вставлены в специально сделанные карманы и привинчены сбоку. Их также можно заменять из камеры выемки. Ковши установлены на внешнем контуре режущей головки и транспортируют выработанный материал грунта в хвостовую часть режущей головки. Ковши привинчены на пластины крепления, приваренные к режущей головке. Таким образом, здесь тоже возможна простая замена изношенных или неисправных инструментов под землей.

рисунок Режущий орган в микротоннелирование

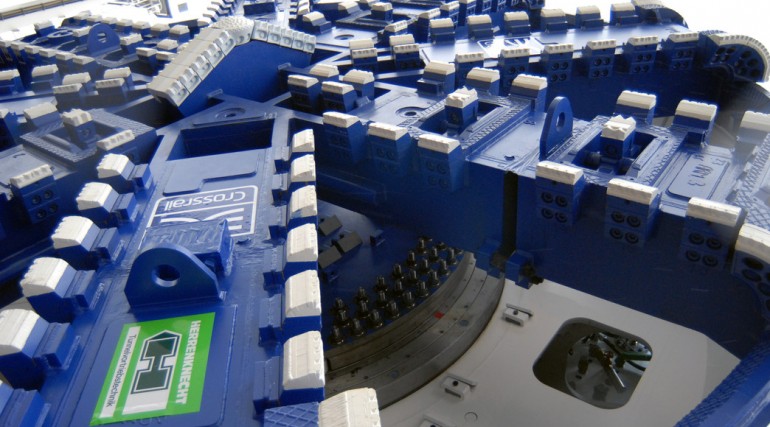

Центральный резец своей формой образует конусообразный контур резания. Резец оснащен насаженными остриями из твердого металла. Вид крепления центрального резца обеспечивает его легкую замену. Однако его можно заменять только спереди, т. е. в шахте или на поверхности. Для обеспечения продолжительного срока службы все инструменты режущей головки и основы режущей головки снабжены специальным твердым покрытием. Отверстия режущей головки увеличиваются в заднем направлении, благодаря чему они приобретают обтекаемый контур поверхности и обеспечивают удобное продвижение материала к шнековому транспортеру. На торце находятся сопла для подачи пены или воды. Управление линией подачи осуществляется шаровым краном в машине, позади вращающегося прохода. Другое сопло встроено в цетральном гребне.

Главный вид

Вид сзади

Разные виды под разные геологии

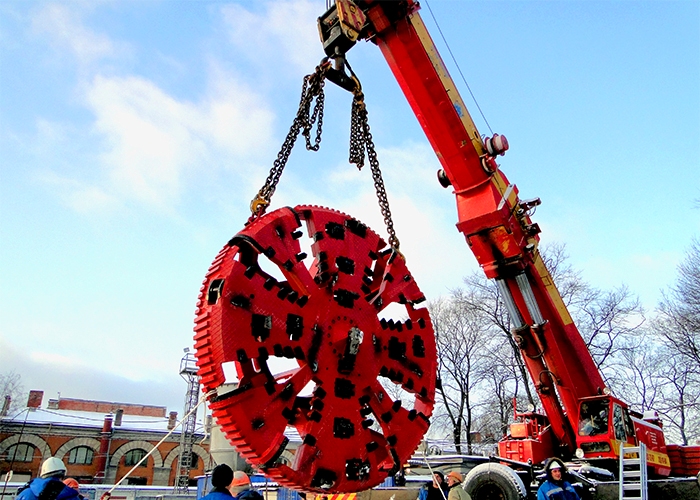

монтаж Режущий орган в микротоннелирование

демонтаж Режущий орган в микротоннелирование
