E-Power Pipe(Электронная труба питания): Инновационный метод микротоннелирования для прокладки кабеля, а именно кабельных коллекторов небольшого диаметра
Геология: Неоднородный грунт
Диаметр: 0,5–0,98 м (20–39 дюймов) диаметр выемки
Все преимущества на первый взгляд:
- Быстрая, безопасная и точная установка продуктопровода, особенно на небольшой глубине, на больших расстояниях и в малых диаметрах
- Возможно использование всех материалов продуктопровода (включая нестойкие к давлению), например, HDPE
- Постоянная механическая опора скважины, особенно важна в нестабильных геологических условиях
- Дистанционно управляемое бурение
- Заливка кольцевого зазора под давлением и с контролем объема
E-Power Pipe в использовании
Метод Herrenknecht E-Power Pipe используется для бестраншейной прокладки труб для продуктов малого диаметра на небольшой глубине. На больших расстояниях до двух километров как устойчивые к давлению, так и неустойчивые к давлению трубы для продуктов устанавливаются быстро, надежно и точно. Двухэтапный процесс объединяет аспекты проверенной технологии горизонтально-направленного бурения (ГНБ) и продавливания труб (микротоннелирования). Даже при самых разнообразных требованиях к проекту E-Power Pipe предлагает возможности механизированной установки защитных труб и трубопроводов вблизи поверхности — с крайне минимальным вмешательством в ландшафт.
Широкий спектр применения варьируется от установки защитных труб для кабелей или подземных кабелей для расширения электросети до трубопроводов для газоснабжения, централизованного теплоснабжения или транспортировки водорода.
Экологически чистая альтернатива открытому методу
Минимальные земляные работы, отсутствие тяжелой техники между стартовыми и целевыми карьерами и, следовательно, отсутствие неудобств для местных жителей из-за шума и выбросов выхлопных газов, постоянное использование сельскохозяйственных земель во время строительства, практически отсутствие мер по рекультивации — метод Herrenknecht E-Power Pipe показывает свои преимущества, особенно там, где необходимо учитывать интересы землевладельцев и защиту окружающей среды.
Микротоннельная машина AVN может придерживаться запланированного направления с высокой точностью, безопасно проходя под существующей инфраструктурой, такой как трубопроводы, дороги, железные дороги или реки.

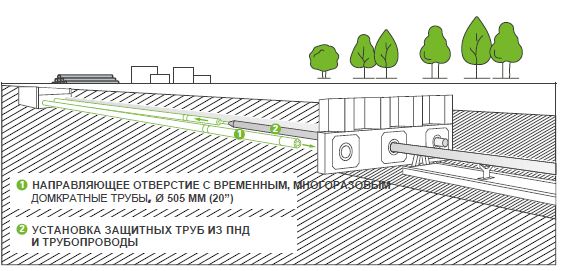

Двухэтапный процесс установки

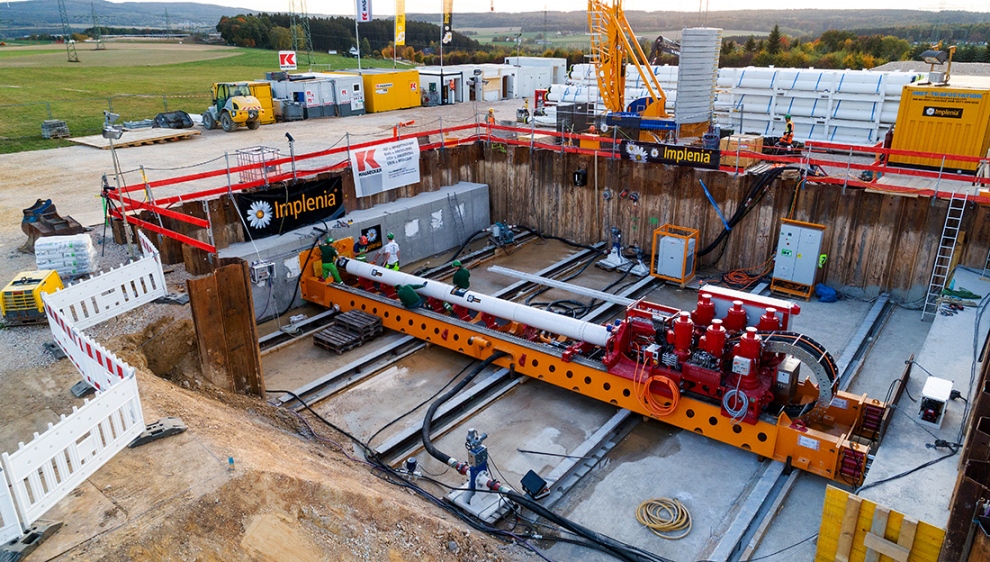

В пусковой шахте устанавливается домкратная рама. С ее помощью на первом этапе специальный проходческий комбайн и многоразовые стальные домкратные трубы, разработанные для метода Herrenknecht E-Power Pipe, проталкиваются через грунт по указанному направлению. После прорыва в целевой точке TBM отделяется от стальных домкратных труб.
В целевой яме теперь к колонне домкратных труб крепится тяговая головка. К ней присоединяется готовая к установке готовая к установке готовая к эксплуатации труба. По мере того, как домкратные трубы оттягиваются домкратной рамой, продуктная труба последовательно втягивается. Таким образом, скважина все время остается механически поддерживаемой. Во время вставки продуктная труба механически и термически соединяется с грунтом с добавлением засыпного материала.
Машина с дистанционным управлением и мощным шламовым насосом

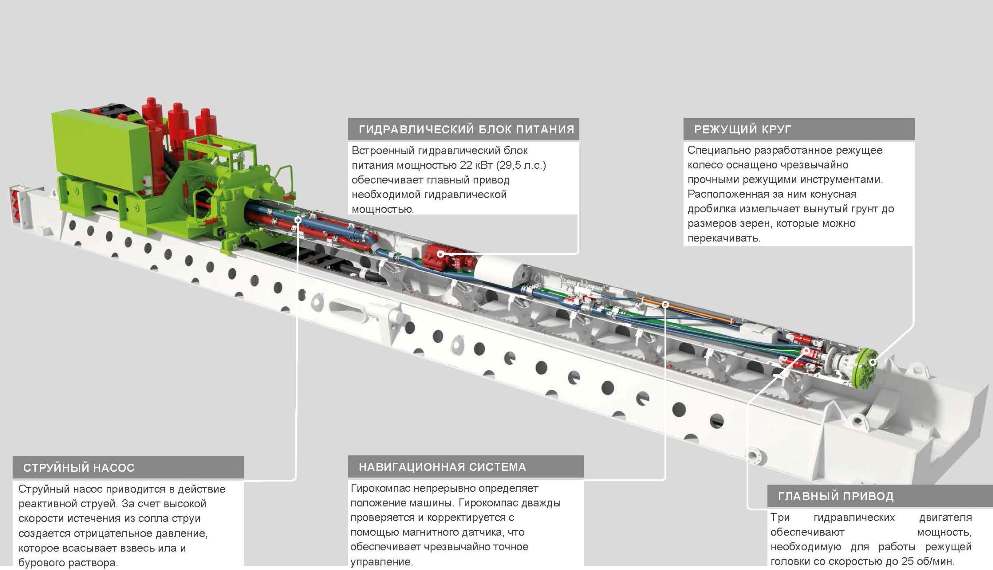

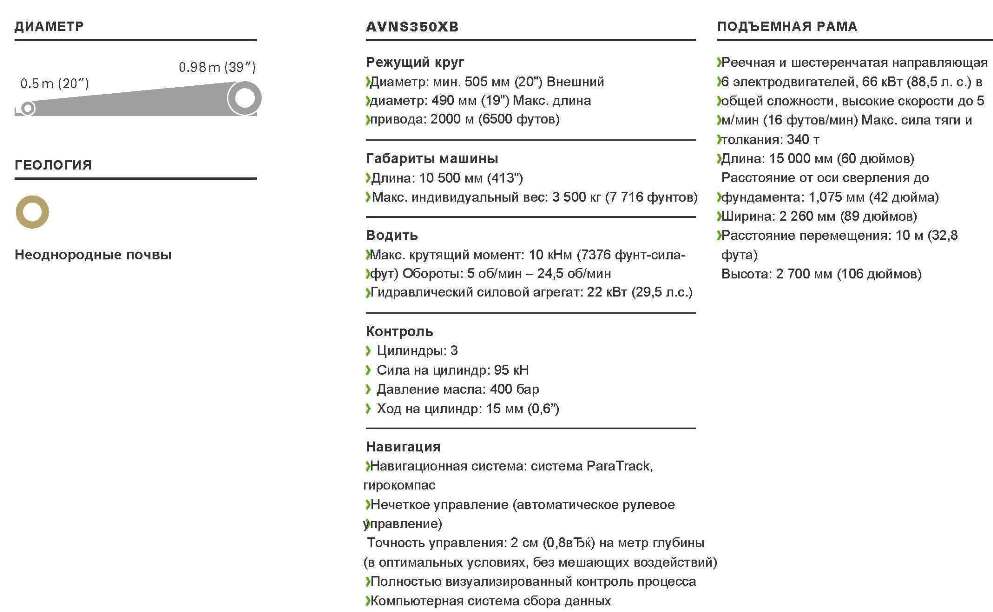

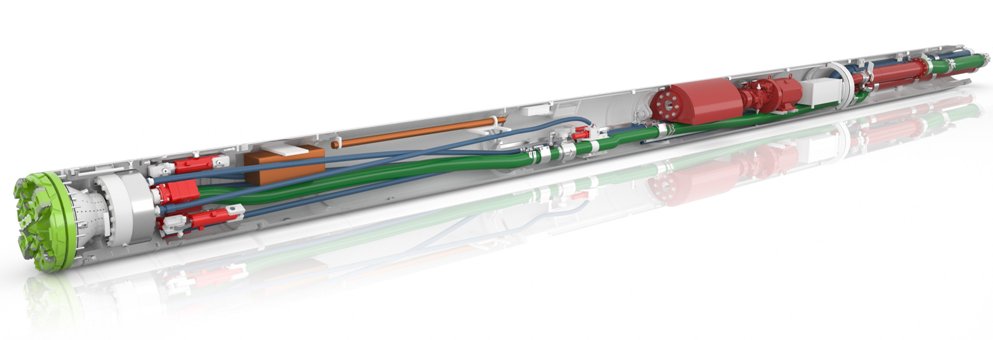

Тоннелепроходческая машина AVNS350XB с диаметром выемки 505 миллиметров является ключевым компонентом метода Herrenknecht E-Power Pipe. С этой микротоннелирующей машиной с поддержкой шлама возможны проходки даже под уровнем грунтовых вод и в изменяющихся почвенных условиях от илистых мягких грунтов до средней твердости породы (150 МПа). Полностью дистанционно управляемая тоннелепроходческая машина оснащена струйным насосом в качестве шламового насоса, а также встроенным гидравлическим силовым агрегатом, что позволяет осуществлять проходки длиной до 2000 метров.
Недавно разработанная навигационная система TUnIS на основе гирокомпаса для E-Power Pipe позволяет осуществлять постоянное определение положения и высокоточное управление, известное по микротоннелированию в недоступном диапазоне диаметров. Благодаря использованию магнитного поля и соответствующего датчика можно с высокой точностью выкапывать грунт на больших расстояниях и безопасно пересекать существующие объекты, такие как трубопроводы, дороги, железные дороги и реки.
Стальные домкратные трубы для тяги и подачи

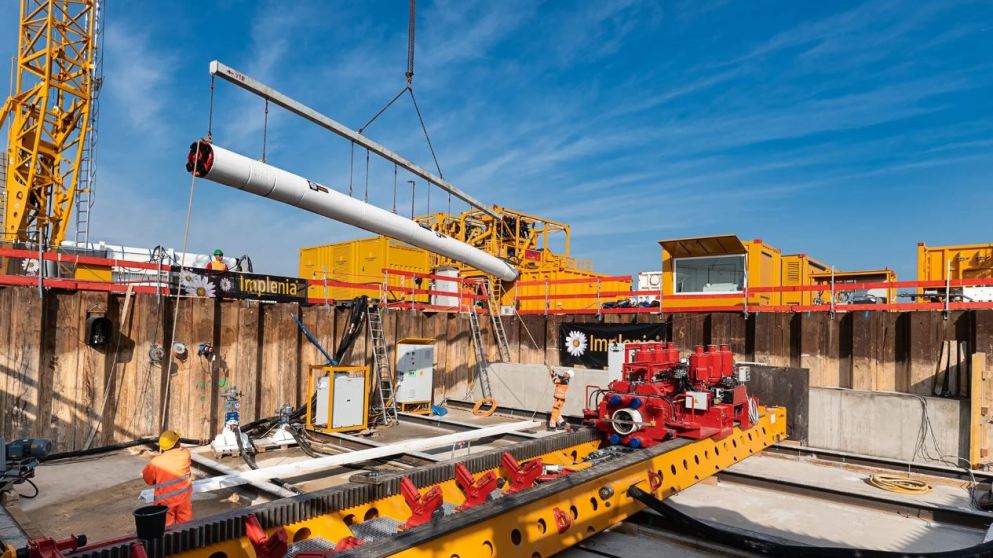

Временные стальные домкратные трубы были разработаны специально для метода Herrenknecht E-Power Pipe. Они образуют устойчивую к толчкам и тягам трубную цепочку, а также все необходимые линии, например, для контура пульпы, электропитания и передачи данных, также интегрированы. При длине трубы 9 метров достигаются высокие скорости продвижения с минимально возможным количеством операций по соединению. Интегрированная система трубных воротников упрощает процесс соединения и сокращает время, необходимое для установки трубы (замены трубы), до всего лишь 10 минут. Инновационная система соединения создает прочность на сжатие и растяжение, необходимую для продвижения машины вперед и втягивания трубы с продуктом.
Рама домкрата обеспечивает силу толчка и тяги

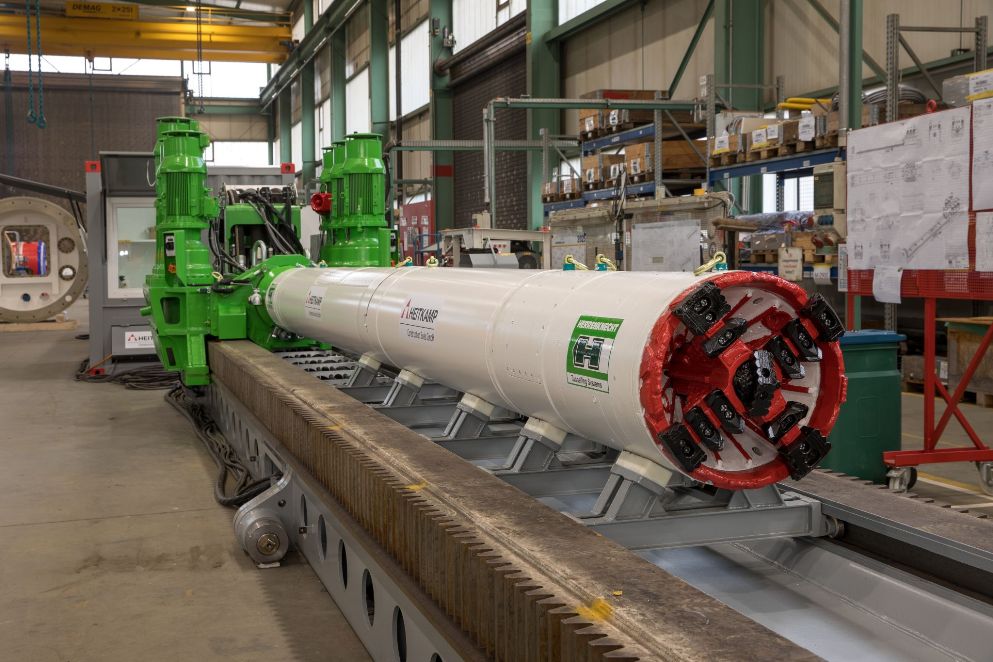

Рама домкрата с зубчатой ??рейкой и шестерней с ходом 10 метров и силой толчка и тяги 340 тонн была разработана специально для соответствия трубе домкрата. Усилие передается кареткой с электроприводом, которая в любой момент времени крепится к последней трубе домкрата через упорное кольцо. Гидравлические цилиндры, встроенные в каретку, скрепляют домкратную раму в пусковой шахте. Поэтому для втягивания домкратных труб не требуется никаких дополнительных мер по переоборудованию, как тяговые, так и осевые усилия передаются одинаково.
Если пространство ограничено, длины стальных домкратных труб и домкратной рамы можно адаптировать в соответствии с конкретным проектом.
Успешное использование

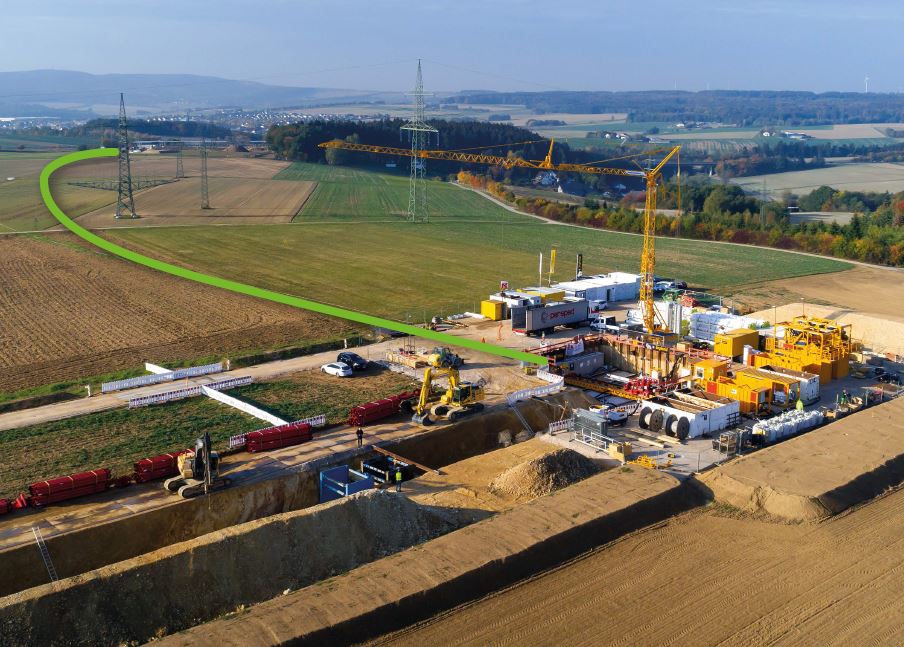

Эффективность метода Herrenknecht E-Power Pipe уже была продемонстрирована в нескольких практических применениях. После успешного пилотного проекта в 2017 году
E-Power Pipe использовался в дальнейших строительных мероприятиях по расширению сети в Германии. Благодаря впечатляющим темпам продвижения, высокой надежности планирования и экологически чистому методу строительства, E-Power Pipe пользуется успехом у операторов сетей, подрядчиков и землевладельцев. |
.
