Методы инъектирования для предотвращения попадания воды в тоннели

Существует несколько методов инъектирования, используемых при строительстве и обслуживании туннелей для контроля или прекращения проникновения воды. Выбор зависит от типа конструкции, условий утечки и материала, который будет впрыскиваться.

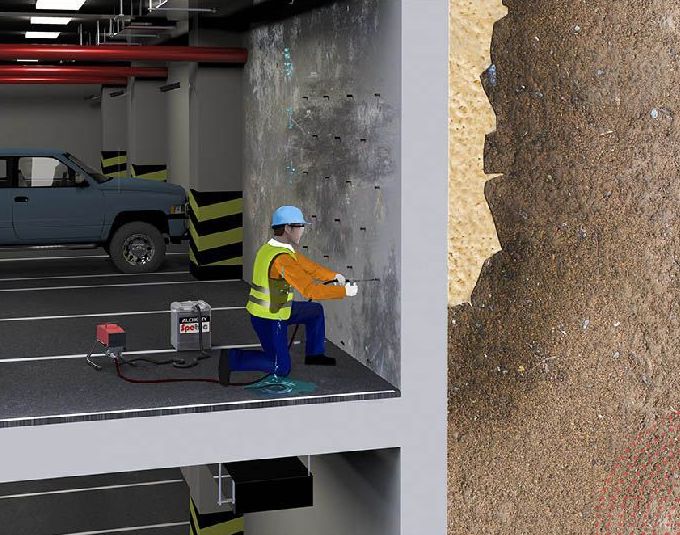

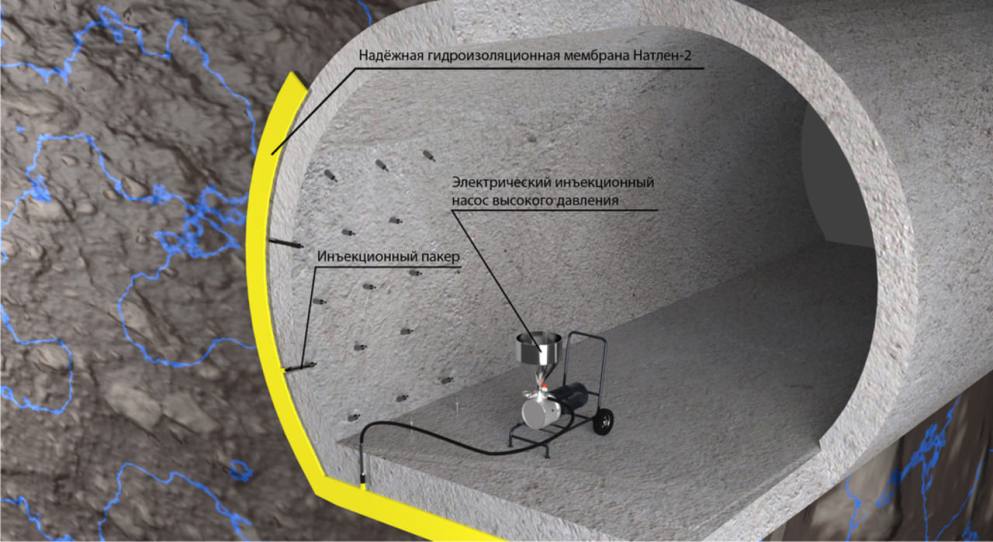

1. Затирка штор

Описание: Инъектирование выполняется за облицовкой тоннеля для создания водонепроницаемой «завесы» между конструкцией и окружающей землей.

Применение: Используется в высокопроницаемых грунтах или скальных породах с высоким давлением воды.

Цель: Предотвратить попадание воды в облицовку туннеля.

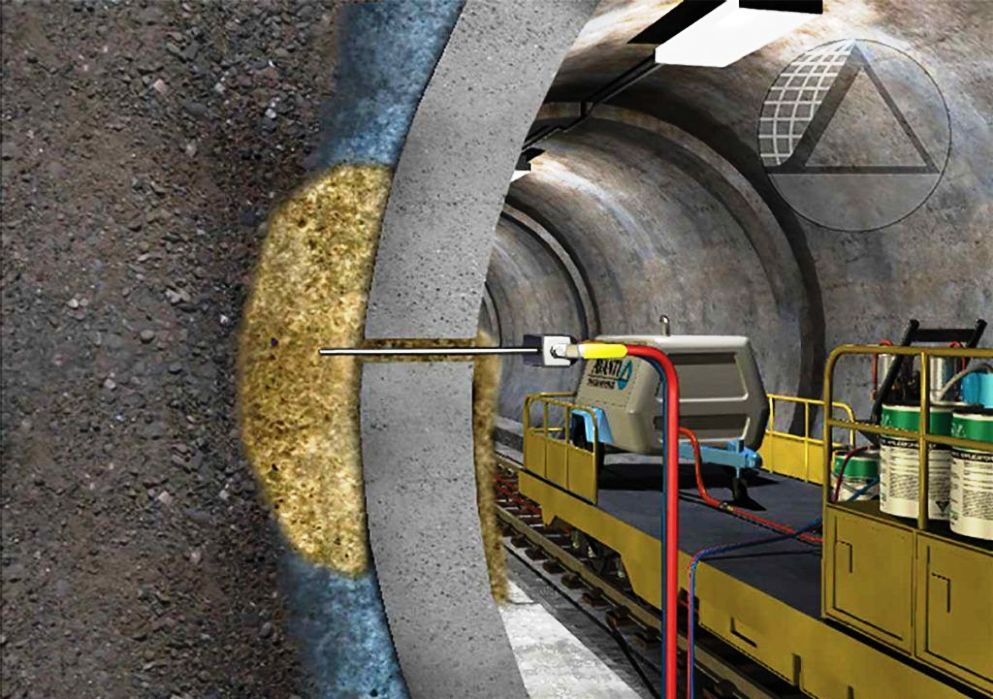

2. Контактная затирка швов

Описание: Инъектирование производится непосредственно в кольцевое пространство между облицовкой тоннеля и окружающим грунтом.

Применение: Обычно используется в сегментных туннелях или туннелях NATM.

Цель: Обеспечивает полный контакт между облицовкой и окружающей землей и заполняет любые пустоты, которые могут пропускать воду.

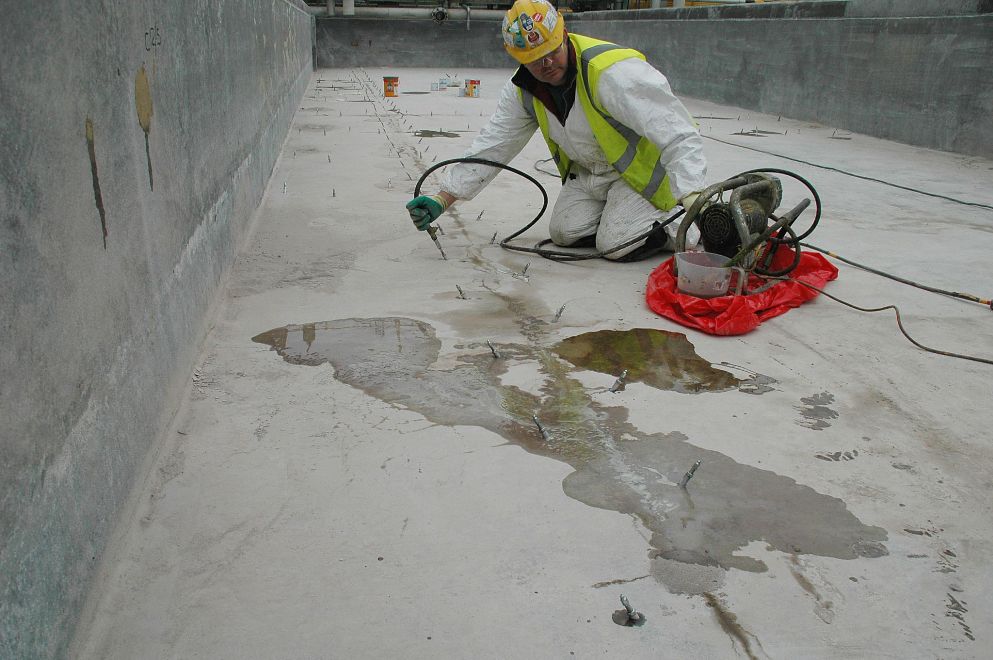

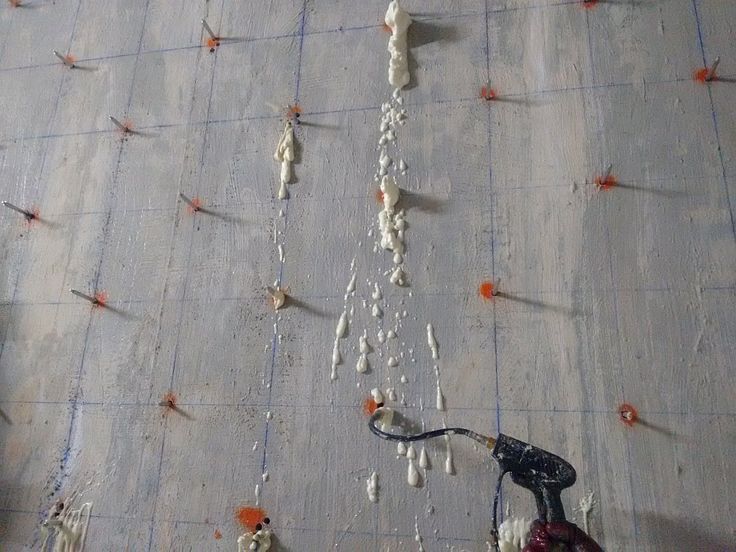

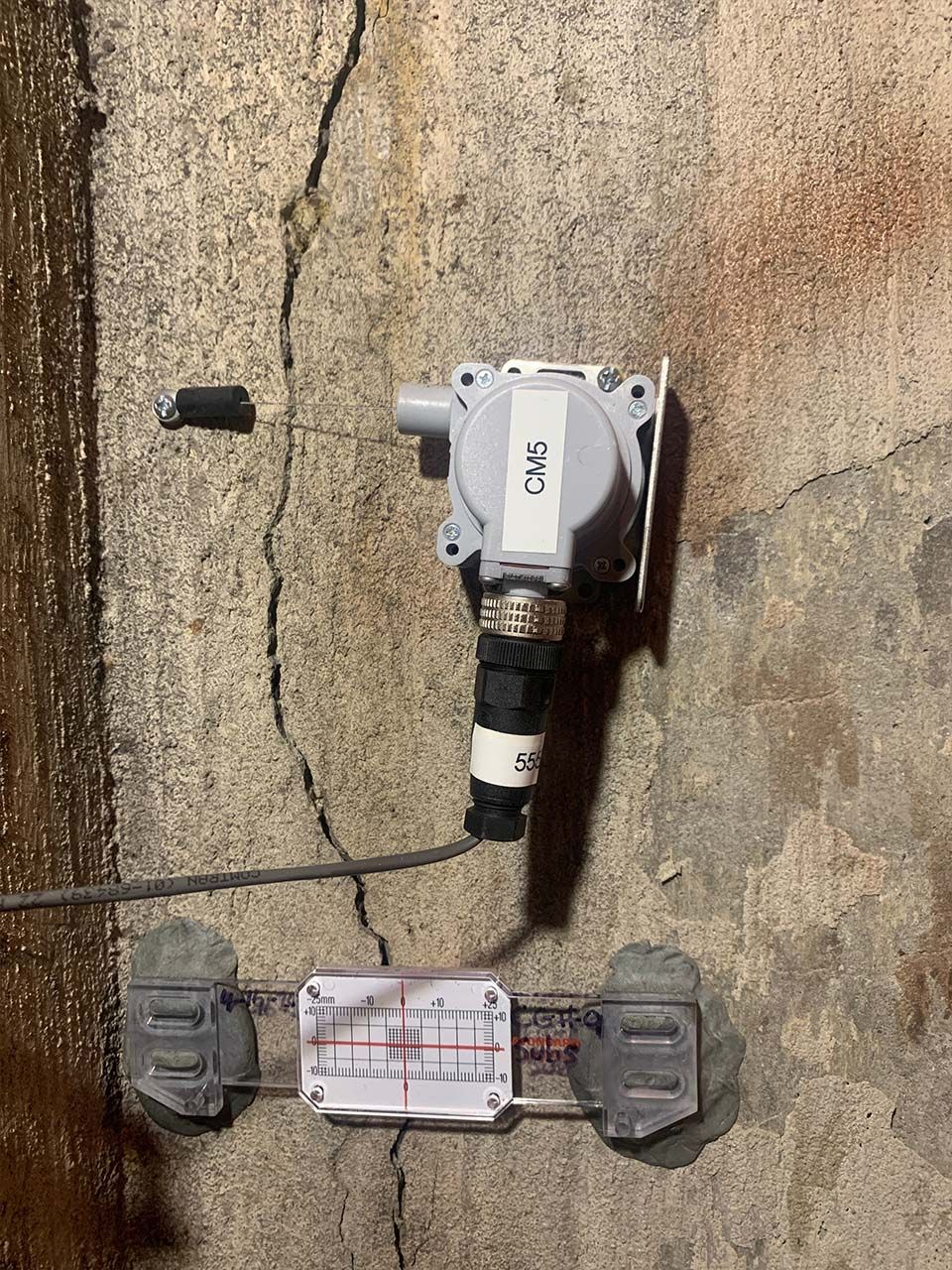

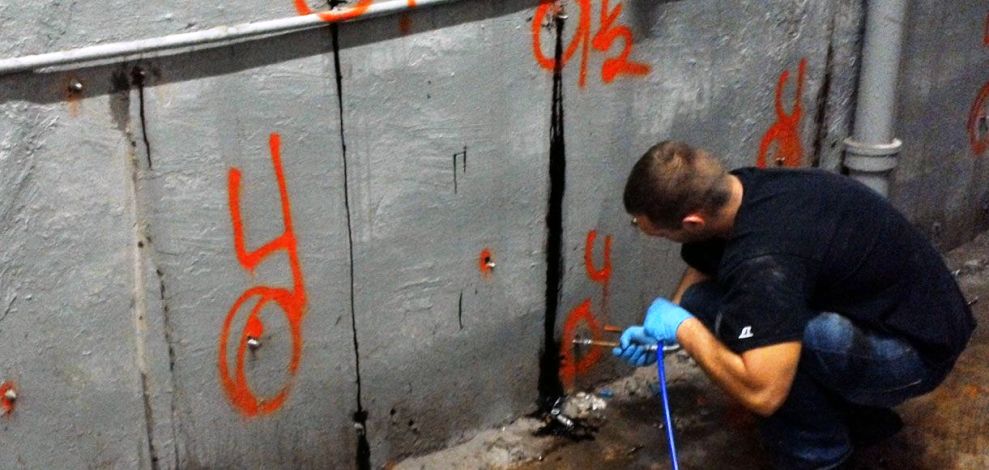

3. Инъектирование трещин (затирка трещин)

Описание: Смола или гель вводится непосредственно в видимые трещины или стыки в бетоне.

Применение: Часто используется в существующих туннелях или во время реконструкции.

Цель: Герметизирует трещины и предотвращает прохождение воды через них.

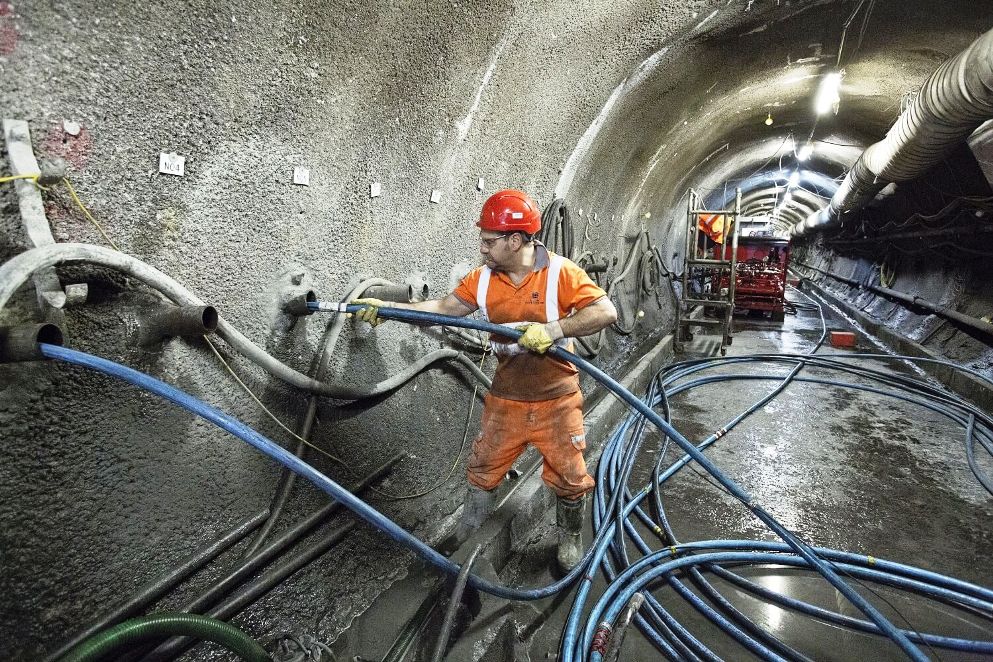

4. Цементирование цементных швов

Описание: Закачка в рыхлый или трещиноватый грунт/породу перед забоем тоннеля.

Применение: Используется для стабилизации грунта и уменьшения проникновения воды перед выемкой грунта.

Цель: Улучшение грунтовых условий и водонепроницаемости.

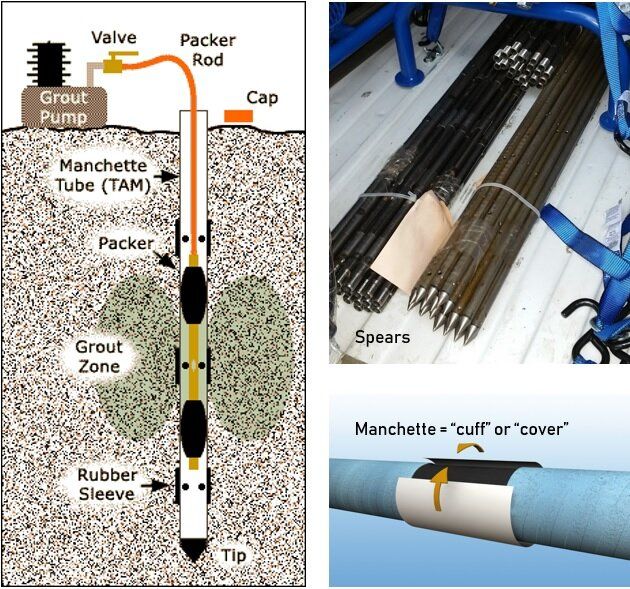

5. Тампонажная затирка (TAM)

Описание: Система рукавных труб устанавливается в землю, что позволяет выполнять повторные инъекции в одном и том же месте.

Применение: Точный контроль места впрыска и давления.

Цель: Часто используется в проектах глубоких котлованов и тоннелепроходческих машин (ТПМК).
