Доталкиватель труб (метод прямой трубы)

Способ снизить риски – приложить к трубопроводу усилие у входа в скважину

– применить доталкиватель труб!

Протягивание трубы осуществлялось установкой доталкивателя,  при этом доталкиватель выполнял роль «страховки»

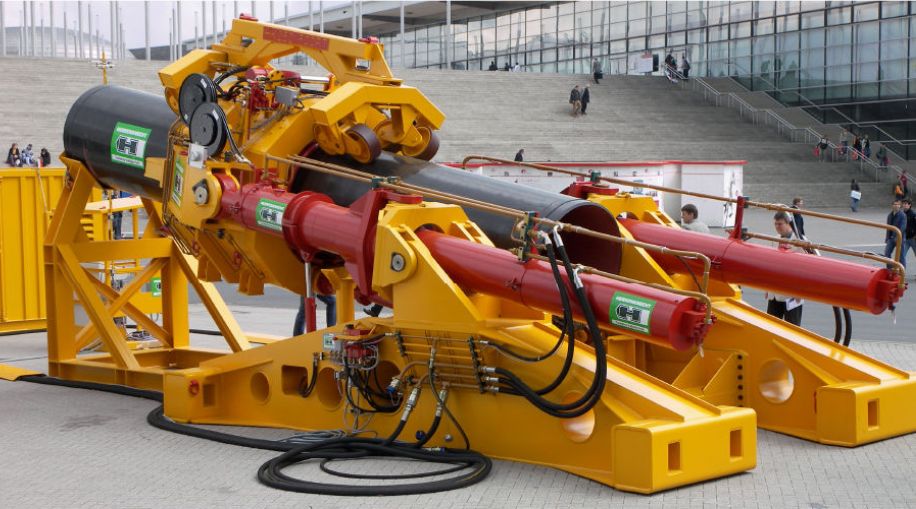

Доталкиватель труб в действии
Доталкиватель труб, компании Herrenknecht, благодаря развиваемому усилию, на продавливание и вытягивание около 750 тонн, играет ключевую роль, в прокладке трубопроводов. Это очень мощное устройство, имеющее возможность гибкого, применения, увеличивает многофункциональность метода ГНБ/ микротоннелирования применительно к еще более длинным трубопроводам, больших диаметров или в трудных геологических условиях.

Доталкиватель труб, благодаря усилию в 750 тонн может извлекать, даже застрявшие или поврежденные трубопроводы.

При использовании, методов Direct Pipe® или Pipe Express®, Доталкиватель труб всегда является частью поставляемого оборудования.





Мощный при прокладке трубопровода, бережный по отношению, к покрытию
Доталкиватель труб устанавливается со стороны трубы, в стартовой точке и помогает установке ГНБ в процессе прокладки трубопровода. Помимо этого, он проталкивает трубопровод по направлению, к приемной стороне. Тем самым осуществляется лучшее приложение сил к прокладываему трубопроводу. Для прокладки трубопровода необходима "опытная рука", поскольку покрытие трубопровода, не должно быть повреждено. Два гидравлических цилиндра доталкивателя, расположенные в осевом направлении, передают регулируемую силу продавливания к трубе, посредством зажимного устройства
.

Зажимные вкладки этого устройства, оборудованные специальной резиной, имеют достаточно большую поверхность, контакта с трубой. Тем самым поддерживая низкий уровень действующих на трубу контактных давлений и касательного напряжения. Более 50 успешных проектов, являются доказательством того, что покрытия из пластика (PP, PE, GRP, FBE) или из бетона, не повреждаются во время выполнения работ. Зажимное устройство открывается с одной стороны, для установки на прокладываемую трубу. Это позволяет избежать многих, трудозатратный и долгих процессов.



Ряд доталкивателей



Диапазон применения Доталкивателя труб, от компании Herrenknecht крайне широк. Рабочий диаметр трубопровода можно варьировать в диапазоне от 8 до 60 дюймов, просто меняя зажимные вставки. Другим преимуществом,  доталкивателя труб является то, что посредством выдвигаемых гидравлических цилиндров он прикладывает силу,  с максимальным значением в 750 тонн как в режиме, продавливания, так и в режиме вытягивания, тем самым позволяя извлечь из скважины, зажатый или поврежденный трубопровод. Другие применения включают в себя прокладку трубопроводов,  в заранее сооруженные тоннели, сюда же относятся проекты по сооружению выходов,  в водоемы, в которых трубопроводы для газа и сточных вод проталкиваются, с земли в море с использованием доталкивателя труб компании Herrenknecht.

2(два) доталкивателя на 1(одной) трубе
