Разработка котлованов (шахт)

Это выемки, выполненные в грунте и предназначенные для различных целей: устройства фундаментов, монтажа подземных конструкций, прокладки туннелей и т.п.  Выемки, имеющие малую ширину и большую длину, называют траншеями, а имеющие малые размеры в плане и большую глубину - шахтами.

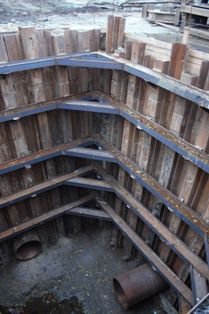

фото Разработка котлованов (шахт)

Профессиональная разработка котлованов(шахт) — это первый этап строительства. Именно от начало зависят последующая устойчивость фундамента и результативность этих и  других работ. Детали проведения разработки будут определяться как масштабами запланированного строительства, так и особенностями выбранной площадки и имеющегося на ней грунта.

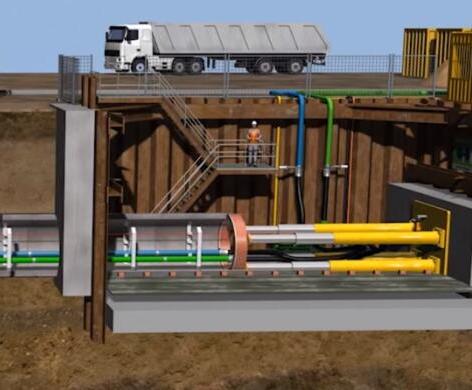

Разработка котлованов (шахт) с установкой ............ вид в разрезе Разработка котлованов (шахт)

В строительной среде принято классифицировать котлованы на отдельные подвиды по таким параметрам, как наличие креплений по углам и наклонным стенам, количество или полное отсутствие откосов. От последнего фактора зависит выбор котлована ленточного или плиточного типа. Важно учитывать такие проблемы, как заболачивание почвы, подмывание грунта, перекос здания и другие факторы. Чтобы их избежать важно придерживаться трех правил:

  •  Непрерывный контроль качества.
  •  Сверка с планом.
  •  Своевременная корректировка процесса.

Разработка котлованов(шахт) проводится только после осуществления гидрогеологических изысканий. Изыскания позволяют выявить уровень залегания грунтовых вод, глубину промерзания почвы и тип грунта. Именно в зависимости от этих нюансов и будет выбран проектировщиками, вид котлована. Он может иметь вертикальные или наклонные стенки, которые могут быть как укрепленными (сваями или армированием), так и неукрепленными.

Необходимость сохранения природной структуры грунтов объясняется тем, что ее нарушение в процессе производства работ нулевого цикла сопровождается, как правило, ухудшением строительных свойств основания.


Так, у большинства неводонасыщенных грунтов при замачивании за счет изменения природной структуры уменьшаются прочностные и деформативные характеристики. Отсюда требование - не допускать скапливания на дне котлована атмосферной или грунтовой воды, для чего проектом предусматриваются специальные меры для защиты котлована от обводнения (затопления поверхностными или подтопления подземными водами).


Поэтому устройство фундаментов важно выполнять по возможности быстрее, особенно в дождливый и зимний периоды года. Очевидно, что чем быстрее после отрывки котлована будет возведен фундамент и засыпаны пазухи, тем сохраннее будет природная структура грунтов в основании и меньше затраты на осушение или утепление котлована.

фото Разработка котлованов (шахт) вид сверху Разработка котлованов (шахт)

Процесс рытья котлована осуществляется двумя способами:

  •  Ручной. Проводится на участках, где нет подъездных путей для техники. Обычно такие работы осуществляются для небольших по размерам котлованов. Применяемые инструменты – заступы, лопаты, тачки для вывоза грунта и тромбователи.
  •  Механизированный. Если строительная площадка имеет подъездные пути, то используется такая техника, как экскаваторы, грузовики, бульдозеры и погрузчики. Данный способ позволяет сократить время и усилия на обустройство котлована – в среднем, работа занимает около двух дней, в зависимости от размеров котлована.

Рытье и перенос инженерных коммуникаций

Перед тем, как приступить к процессу рытья – нужно определить места залеганий труб, электросетей и канализации, а также их технические особенности. Коммуникации следует отключить, произвести их демонтаж и перенос на другое место. В этом случае, без согласования проводимых работ с ответственными органами не обойтись.
Для успешного осуществления разработки котлованов и шахт нужно позаботиться об организации водоотведения и убедиться в том, что на участке не имеется инженерных коммуникаций.





Разработка котлованов (шахт) установка пресс рамы фото с полубоку Разработка котлованов (шахт)с другого полубоку Разработка котлованов (шахт)


Этапы проведения работ включают:

  • разработку ПД/ РД проектной/ рабочей  документации;
  • гидрогеологические исследования;
  • геосъемка, подготовка стройплощадки;
  • снятие плодородного слоя почвы;
  • разметку;
  • выемку грунта;
  • транспортировку извлеченной почвы, к месту последующей утилизации или вторичного использования;
  • срез откосов;
  • послойную засыпку, пазух шахты или котлована и уплотнение предыдущих слоев;
  • укрепление стенок;
  • подготовку основания шахты, котлована к возведению фундамента.

Если укрепление стенок не предусмотрено проектом, то по окончании земляных работ необходимо сразу же приступить к строительству. В противном случае после выпадения первых осадков может наблюдаться обсыпание грунта.

Типы котлованов

Технологии устройства котлованов в зависимости от технологии строительства тоннеля и геологических условий.

Размер стартовых и приемных котлованов

При проектировании микротоннеля размер котлована выбирается исходя из технологии тоннелирования (место для оборудлования и работы людей должно быть достаточно)

Необходимо помнить, что технологию тоннелирования определяет проектный институт, а не потенциальный подрядчик, заказчик, или производитель оборудования.

Очень часто проблемы при проходке и строительстве микротоннелей связаны с котлованами. Ни в коем случае нельзя выбирать технологию строительства котлована несовместимую с гидрогеологическими условиями.
Проектировщик не должен позволять подрядчикам выбирать способ строительства котлована, который повышает риски проекта за счет снижения его стоимости.
В настоящее время используется большое количество методов для строительства шахт и котлованов: грунтобетонные, из буросекущихся свай, монолитные бетонные, металлодеревянные, модульные, с высокоточной железобетонной обделкой, стальные блочные, шпунтовые и так далее.

В своем докладе я представлю основные методы устройства стартовых и приемных котлованов для строительства миктороннелей.
