Подземный щитовой метод прокладки кабельного коллектора

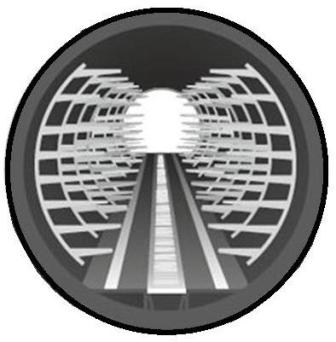

Кабельный коллектор

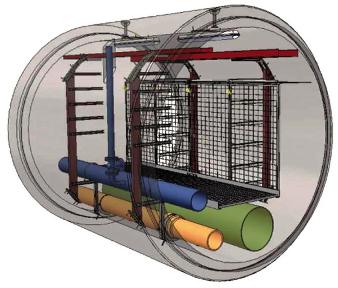

Кабельный коллектор – это сооружение, предназначенное для общего размещения кабельных линий, теплопроводов и водопроводов.

Коллектор сооружают из железобетонных конструкций круглого и прямоугольного сечений. Коллекторы круглого сечения делают на глубине не более 5 м закрытым способом. Коллектор снабжен вентиляцией, насосами и управляется с диспетчерского пункта. Необходимо предусмотреть телефонную связь. Размеры коллектора: диаметр – 3,6 м; ширина – 2,5 м; высота – 3,0 м

..................................................

Кабельные туннели и коллекторы рекомендуется сооружать в городах и на предприятиях с уплотненной застройкой территории или при большом насыщении территории подземными инженерными коммуникациями, а также на территориях больших металлургических, машиностроительных и других предприятий.


Туннели и коллекторы круглого сечения проходного исполнения имеют внутренний диаметр от 2,6 м/3,6 и предназначены для двусторонней прокладки кабелей.


Кабельные туннели и коллекторы прямоугольного сечения предназначены для двусторонней и односторонней укладки кабелей и бывают проходного и полупроходного исполнений. При большом числе кабелей туннели и коллекторы прямоугольного сечения могут быть трёхсменными (сдвоенными).

....................

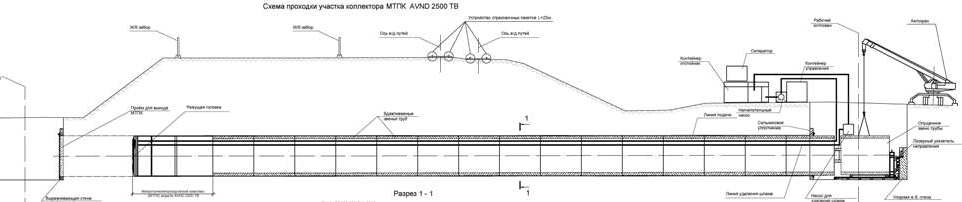

С точки зрения технологии проходческая машина представляет собой щит, поступательные движения которого обеспечивает домкратная станция, размещенная на дне заранее подготовленной стартовой шахте (котловане). По мере продвижения микротоннельного комплекса в заданном прямолинейном или криволинейном направлении наращиваются трубы из бетона, обладающего высокими прочностными характеристиками.

Микротоннельный комплекс с профессиональным экипажем за счет автоматизации процесса позволяет с точностью до нескольких сантиметров прокладывать под землей на дальние расстояния выработки большого диаметра.

...........

С помощью домкратов осуществляется проходка щита в грунте на длину, соответствующую длине применяемых труб продавливания, после чего на домкратную станцию помещается последующая труба и процесс повторяется.

Разработка породы при проходке ведётся режущим колесом проходческой машины. Разработанный грунт смешивается с водой, которая по технологическим трубопроводам насосом подаётся в зону режущего колеса проходческой машины. Полученная взвесь транспортным насосом подаётся в отстойник, установленный на поверхности около стартовой шахты.

В отстойнике происходит осадка грунта, после чего вода снова используется в технологическом процессе, а осаженный грунт вывозится. Поэтапное наращивание става труб обеспечивает дальнейшую проходку щита до выхода его в приёмную шахту.
