Успех запуска TBM зависит от решений, принятых за несколько месяцев до этого во время строительства стен диафрагмы.

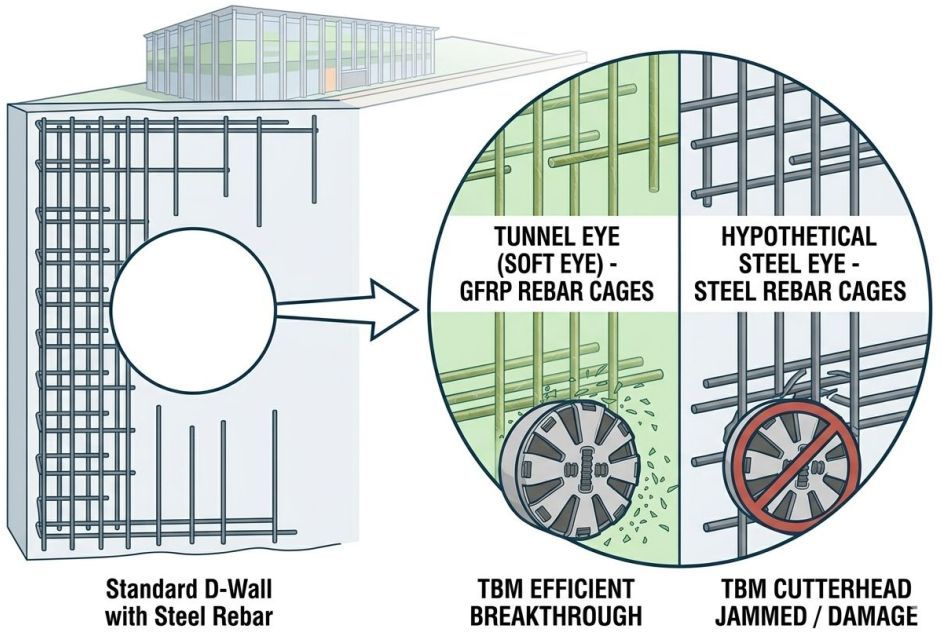

В конструкции стен D туннельный глаз (также известный как мягкий глаз) — это определённая круглая зона внутри панели стены, предназначенная для прорыва туннелевой машины. В то время как остальная часть стены D усилена традиционной высокопрочной сталью, туннельное окно использует арматуру GFRP (стекловолокно-армированный полимер).

Стальное усиление повредило бы режущую головку TBM или вызвало значительные задержки при прорыве. Используя GFRP в глазу, мы гарантируем, что TBM может плавно и безопасно шлифовать материал без необходимости ручного демонтажа или специализированных режущих инструментов.
Это отличный пример того, как стратегический выбор материалов и долгосрочное планирование предотвращают технические узкие места на поздних этапах проекта.
Каков ваш опыт с прорывными скоростями GFRP на ваших текущих дисках?

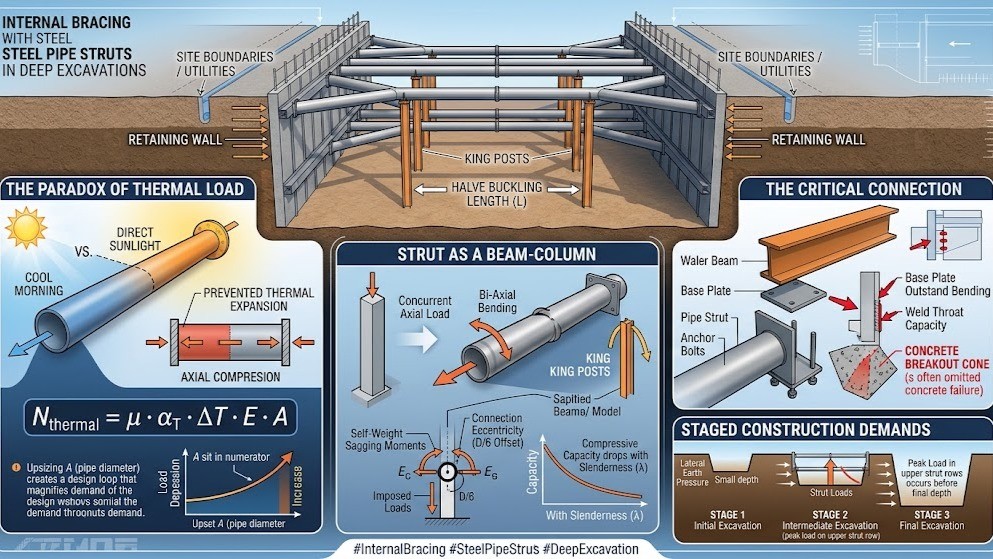

Крепление котлована: почему стальная распорка — это внецентренно сжатый стержень, а не просто опорный элемент

При устройстве глубоких котлованов, когда границы участка, зоны прокладки инженерных сетей или слабые грунты исключают возможность использования грунтовых анкеров, стандартным инженерным решением становится установка внутренних распорок. Противоположные подпорные стены раскрепляются горизонтальными стальными трубчатыми распорками, воспринимающими боковое давление грунта и воды.

Однако подход к расчету распорок принципиально отличается от расчета растянутых элементов. Работа грунтового анкера определяется прежде всего пределом текучести материала при растяжении и несущей способностью по сцеплению с грунтом. Распорка же представляет собой массивный конструктивный элемент, работающий в условиях возможной потери устойчивости: местной потери устойчивости стенки трубы, потери устойчивости при изгибе, эксцентриситета в узлах сопряжения и температурных воздействий.

Игнорирование этих различий приводит к серьезным ошибкам в расчетах (недостаточной несущей способности) или к невозможности реализации узлов сопряжения на практике.
Парадокс температурной нагрузки

Стальная распорка, установленная прохладным утром и нагреваемая прямыми солнечными лучами к полудню, стремится расшириться. Поскольку она жестко защемлена между подпорными стенами, ограничение теплового расширения непосредственно преобразуется в осевое сжимающее усилие:

$$N_{\text{thermal}} = \mu \cdot \alpha_T \cdot \Delta T \cdot E \cdot A$$

Два физических фактора делают этот случай нагружения критическим:

Площадь сечения ($A$) находится в числителе: увеличение диаметра трубы или толщины стенки для снижения напряжений напрямую увеличивает осевое температурное усилие, воспринимаемое элементом. Возникает замкнутый круг: добавление металла фактически усиливает нагрузку, на которую он должен быть рассчитан.
Величина нагрузки: при высокой степени ограничения перемещений ($\mu$) осевое температурное усилие может сопоставиться с давлением грунта или даже превысить его, становясь основной переменной нагрузкой в ??системе крепления котлована.

Вместо бесконечного увеличения сечения трубы оптимизация проекта достигается за счет реалистичной оценки жесткости сопряжения «стена-грунт», контроля температуры при монтаже или применения промежуточных опорных систем, таких как вертикальные стойки (кин-посты).
Почему распорку необходимо рассчитывать как внецентренно сжатый стержень

Рассмотрение распорки исключительно как элемента, работающего на центральное сжатие, — опасное упрощение. На практике любая распорка работает как внецентренно сжатый стержень, испытывающий одновременное воздействие осевой силы и изгиба в двух плоскостях вследствие трех факторов:

Собственный вес и приложенные нагрузки: собственный вес длинных тяжелых стальных секций вызывает изгибающие моменты (прогиб) в середине пролета еще до начала разработки грунта. Также необходимо учитывать приложенные строительные или эксплуатационные нагрузки (обычно около 1 кН/м). Эксцентриситет в узле сопряжения: Узлы крепления концов распорок не являются идеальными шарнирами. Жесткость узла и допуски при изготовлении создают препятствие повороту, что условно моделируется как осевое смещение на величину порядка $D/6$ (где $D$ — наружный диаметр трубы).
Влияние гибкости: Поскольку несущая способность на сжатие резко снижается с ростом гибкости ($\lambda = K \cdot L / i$), промежуточные вертикальные стойки (кинпосты) часто устанавливают не для восприятия вертикальных нагрузок, а для уменьшения вдвое расчетной длины ($L$) и предотвращения потери устойчивости при изгибе.

Критический узел: Соединение распорки со стеной

Анализ причин обрушения котлованов показывает, что разрушение редко начинается с потери устойчивости стальной трубы в пролете; почти всегда оно инициируется в зоне соединения — в месте контакта крепежного кронштейна с распределительным поясом (валером).

При тщательном проектировании узла необходимо проверить:

Изгиб выступающей части опорной плиты: Толщина плиты должна обеспечивать сопротивление высоким контактным напряжениям (давлению на бетон) и изгибающим моментам в консольной части.
Несущую способность сварного шва: Кольцевой шов, соединяющий трубу с плитой, рассчитывается на совместное действие сдвигающих усилий и моментов от эксцентриситета.
Выкол конуса бетона: Проверка, которой чаще всего пренебрегают. Группы анкерных болтов, работающие на вырыв, могут вырвать целый конус бетона задолго до достижения предела текучести стали анкеров — особенно при малых расстояниях до края конструкции или при перекрытии зон возможного разрушения бетона для соседних болтов.

Поэтапное строительство: Пиковые нагрузки редко соответствуют конечному состоянию

В котлованах с многоярусной системой распорок боковое давление грунта постоянно перераспределяется по мере разработки каждого нижележащего яруса. Пиковая нагрузка на верхний ряд распорок почти всегда возникает на промежуточном этапе разработки — задолго до того, как дно котлована достигнет проектной отметки. Однократного статического расчета для конечной глубины котлована совершенно недостаточно.
